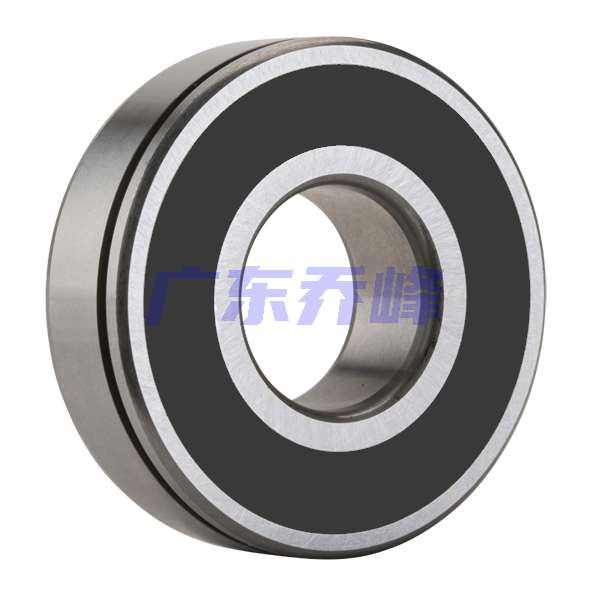

NTN 6019LBNC3轴承代号说明
6
0
1
9
L
B
N
C
3
6：深沟球轴承
0：尺寸系列：10系列
19：内径：95 mm
LB：单面非接触式密封
N：带止动槽
C3：C3游隙
6：
深沟球轴承
0：
尺寸系列：10系列
19：
内径：95 mm
LB：
单面非接触式密封
N：
带止动槽
C3：
C3游隙
NTN 6019LBNC3轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 5300转/分钟 |
| 极限转速-脂润滑 | 4500转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 15.9 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 12100 lbf 54000 N 54.00 kN |
| 基本额定动载荷 | 15060 lbf 67000 N 67.00 kN |
| 附件 | 单面密封 |
| 重量 | 2.381 lb 1.080 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6019LBNC3轴承尺寸规格
| 单列深沟球轴承 - 单面密封（非接触式橡胶密封）带止动环槽 - 尺寸 | |
| d | 3.7402 in 95.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.9449 in 24.000 mm |
| D1 | 5.5209 in 140.230 mm |
| a | 0.1461 in 3.710 mm |
| b | 0.1220 in 3.100 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.0551 in 103.000 mm |
| da max | 4.2913 in 109.000 mm |
| Da max | 5.3937 in 137.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 6019LBNC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 6019LBNC3轴承（二维剖面图）
NTN 6019LBNC3轴承尺寸图
