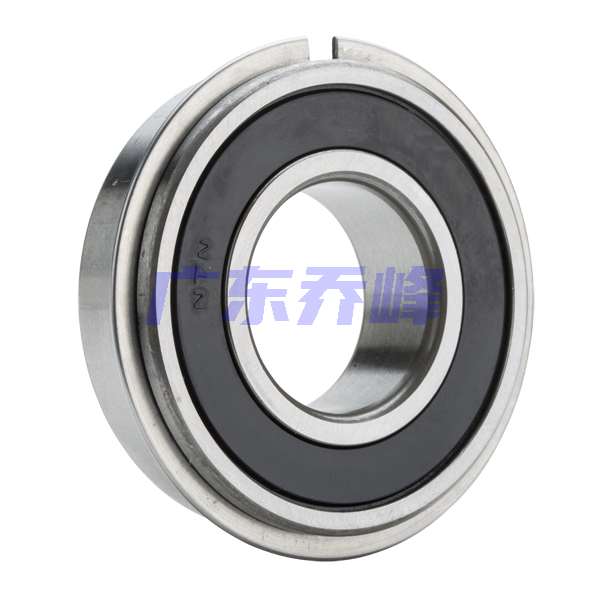

NTN 6214LBNRC3轴承代号说明
6
2
1
4
L
B
N
R
C
3
6：深沟球轴承
2：尺寸系列：02系列
14：内径：70 mm
LB：单面非接触式密封
NR：带止动环和止动槽
C3：C3游隙
6：
深沟球轴承
2：
尺寸系列：02系列
14：
内径：70 mm
LB：
单面非接触式密封
NR：
带止动环和止动槽
C3：
C3游隙
NTN 6214LBNRC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 6000转/分钟 |
| 极限转速-脂润滑 | 5100转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 14.5 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 9900 lbf 44000 N 44.00 kN |
| 基本额定动载荷 | 15510 lbf 69000 N 69.00 kN |
| 附件 | 单面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6214LBNRC3轴承尺寸规格
| 单列深沟球轴承 - 单面密封（非接触式橡胶密封）带止动环 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.9449 in 24.000 mm |
| D1 | 4.7331 in 120.220 mm |
| D2 | 5.3031 in 134.700 mm |
| a | 0.1598 in 4.060 mm |
| f | 0.1110 in 2.820 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.0709 in 78.000 mm |
| da max | 3.3465 in 85.000 mm |
| Da max | 4.6063 in 117.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 6214LBNRC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 6214LBNRC3轴承（二维剖面图）
NTN 6214LBNRC3轴承尺寸图
