NTN 6221LUNRC3轴承代号说明
6
2
2
1
L
U
N
R
C
3
6：深沟球轴承
2：尺寸系列：02系列
21：内径：105 mm
LU：单面接触式密封
NR：带止动环和止动槽
C3：C3游隙
6：
深沟球轴承
2：
尺寸系列：02系列
21：
内径：105 mm
LU：
单面接触式密封
NR：
带止动环和止动槽
C3：
C3游隙
NTN 6221LUNRC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 2300转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 14.4 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 23600 lbf 105000 N 105.00 kN |
| 基本额定动载荷 | 33040 lbf 147000 N 147.00 kN |
| 附件 | 单面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6221LUNRC3轴承尺寸规格
| 单列深沟球轴承 - 单面密封（接触式橡胶密封）带止动环 - 尺寸 | |
| d | 4.1339 in 105.000 mm |
| D | 7.4803 in 190.000 mm |
| B | 1.4173 in 36.000 mm |
| D1 | 7.2299 in 183.640 mm |
| D2 | 7.9882 in 202.900 mm |
| a | 0.2240 in 5.690 mm |
| f | 0.1220 in 3.1 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.5669 in 116.000 mm |
| da max | 4.9213 in 125.000 mm |
| Da max | 7.0472 in 179.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN 6221LUNRC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

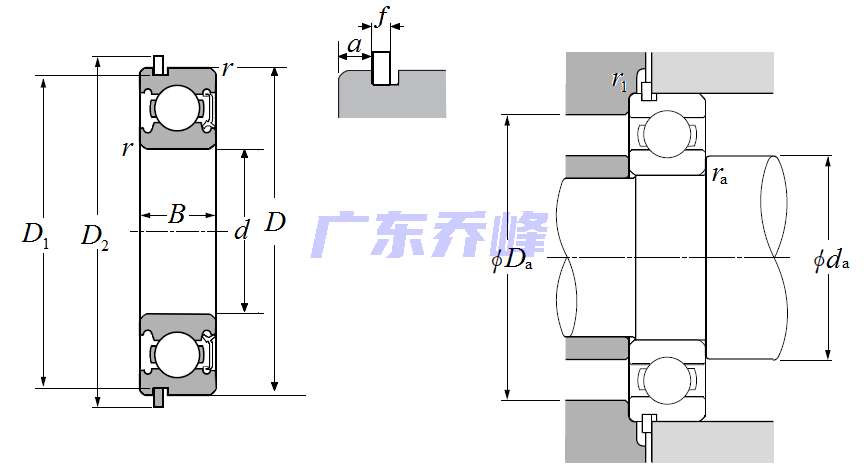

NTN 6221LUNRC3轴承（二维剖面图）
NTN 6221LUNRC3轴承尺寸图
