NTN 6222ZN轴承代号说明
6
2
2
2
Z
N
6：深沟球轴承
2：尺寸系列：02系列
22：内径：110 mm
Z：单面带防尘盖
N：带止动槽
6：
深沟球轴承
2：
尺寸系列：02系列
22：
内径：110 mm
Z：
单面带防尘盖
N：
带止动槽
NTN 6222ZN轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 3800转/分钟 |
| 极限转速-脂润滑 | 3200转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 14.3 |
| 径向游隙 | CN |
| 基本额定静载荷 | 26300 lbf 117000 N 117.00 kN |
| 基本额定动载荷 | 35960 lbf 160000 N 160.00 kN |
| 附件 | 单面防尘盖 |
| 重量 | 9.612 lb 4.360 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6222ZN轴承尺寸规格
| 单列深沟球轴承 - 单面防尘盖带止动环槽 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 1.4961 in 38.000 mm |
| D1 | 7.6240 in 193.650 mm |
| a | 0.2240 in 5.690 mm |
| b | 0.1378 in 3.500 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.7638 in 121.000 mm |
| da max | 5.1969 in 132.000 mm |
| Da max | 7.4409 in 189.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN 6222ZN轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

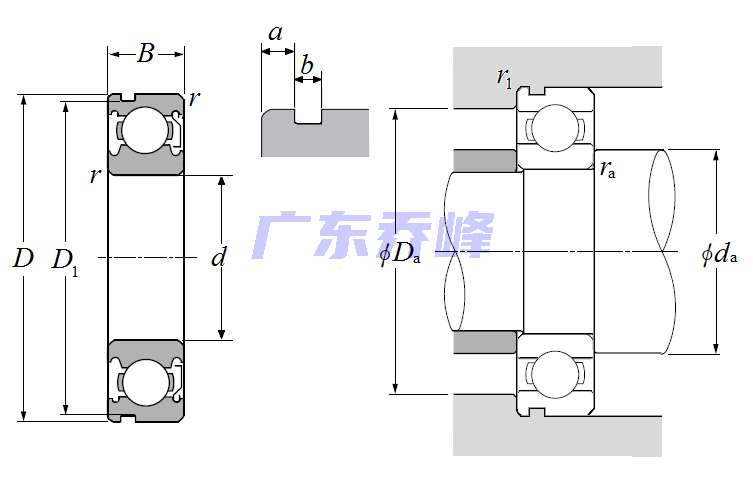

NTN 6222ZN轴承（二维剖面图）
NTN 6222ZN轴承尺寸图
