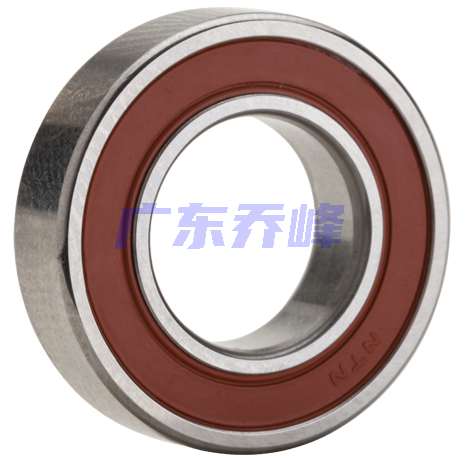

NTN 6304HT200ZZ轴承代号说明
6
3
0
4
H
T
2
0
0
Z
Z
6：深沟球轴承
3：尺寸系列：03系列
04：内径：20 mm
HT200：200 °C 高温轴承，带氟化密封件（FKM）或钢制尘盖
ZZ：双面带防尘盖
6：
深沟球轴承
3：
尺寸系列：03系列
04：
内径：20 mm
HT200：
200 °C 高温轴承，带氟化密封件（FKM）或钢制尘盖
ZZ：
双面带防尘盖
NTN 6304HT200ZZ轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4100转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 12.4 |
| 径向游隙 | C4 |
| 基本额定静载荷 | 1780 lbf 7900 N 7.90 kN |
| 基本额定动载荷 | 3950 lbf 17600 N 17.60 kN |
| 附件 | 双面防尘盖 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 6304HT200ZZ轴承尺寸规格
| 单列深沟球轴承，Topline系列 - 双面防尘盖 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.5906 in 15.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.0433 in 26.500 mm |
| da max | 1.1220 in 28.500 mm |
| Da max | 1.7913 in 45.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6304HT200ZZ轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 6304HT200ZZ轴承（二维剖面图）
NTN 6304HT200ZZ轴承尺寸图
