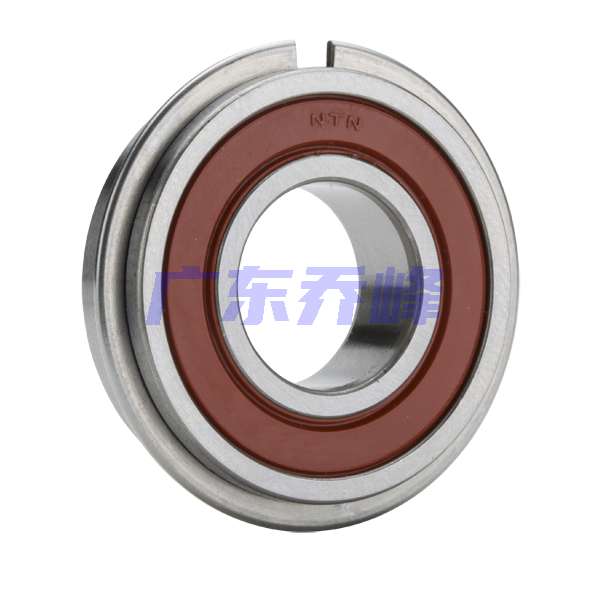

NTN 6306LLLUNRC3轴承代号说明
6
3
0
6
L
L
L
U
N
R
C
3
6：深沟球轴承
30：尺寸系列：30系列
6L：内径：30 mm
LLU：双面接触式密封
NR：带止动环和止动槽
C3：C3游隙
6：
深沟球轴承
30：
尺寸系列：30系列
6L：
内径：30 mm
LLU：
双面接触式密封
NR：
带止动环和止动槽
C3：
C3游隙
NTN 6306LLLUNRC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 6600转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 13.3 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 3350 lbf 15000 N 15.00 kN |
| 基本额定动载荷 | 6630 lbf 29500 N 29.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6306LLLUNRC3轴承尺寸规格
| 单列深沟球轴承 - 双面密封（接触式橡胶密封）带止动环 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| D1 | 2.7091 in 68.810 mm |
| D2 | 3.0945 in 78.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.4370 in 36.500 mm |
| da max | 1.6929 in 43.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6306LLLUNRC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 6306LLLUNRC3轴承（二维剖面图）
NTN 6306LLLUNRC3轴承尺寸图
