NTN 6806JRZZNRC3轴承代号说明
6
8
0
6
J
R
Z
Z
N
R
C
3
6：深沟球轴承
8：尺寸系列：08系列
06：内径：30 mm
JR：铆接钢保持架
ZZ：双面带防尘盖
NR：带止动环和止动槽
C3：C3游隙
6：
深沟球轴承
8：
尺寸系列：08系列
06：
内径：30 mm
JR：
铆接钢保持架
ZZ：
双面带防尘盖
NR：
带止动环和止动槽
C3：
C3游隙
NTN 6806JRZZNRC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 15000转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 16.5 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 820 lbf 3650 N 3.65 kN |
| 基本额定动载荷 | 1160 lbf 5200 N 5.20 kN |
| 附件 | 双面防尘盖 |
| 重量 | 0.051 lb 0.023 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6806JRZZNRC3轴承尺寸规格
| 单列深沟球轴承 - 双面防尘盖带止动环 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.2756 in 7.000 mm |
| D1 | 1.6024 in 40.700 mm |
| D2 | 1.7638 in 44.800 mm |
| a | 0.0512 in 1.300 mm |
| f | 0.0335 in 0.850 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 1.2598 in 32.000 mm |
| da max | 1.2992 in 33.000 mm |
| Da max | 1.5748 in 40.000 mm |
| ras max | 0.0118 in 0.300 mm |
NTN 6806JRZZNRC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

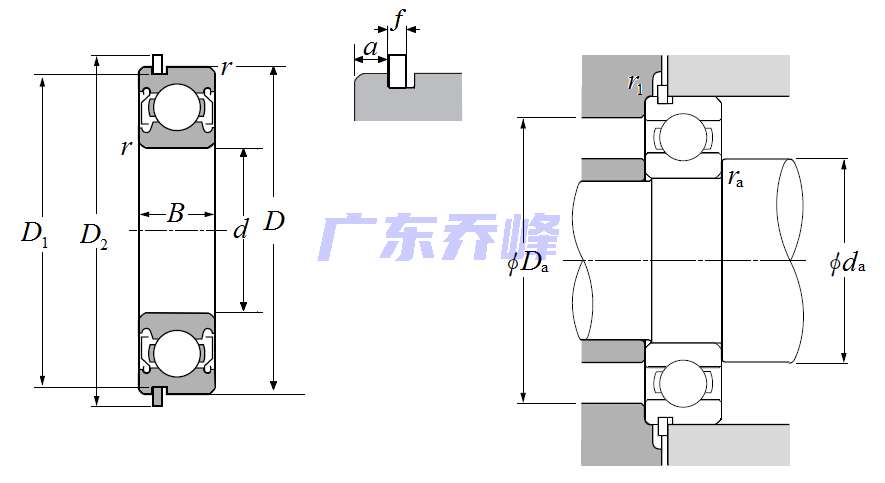

NTN 6806JRZZNRC3轴承（二维剖面图）
NTN 6806JRZZNRC3轴承尺寸图
