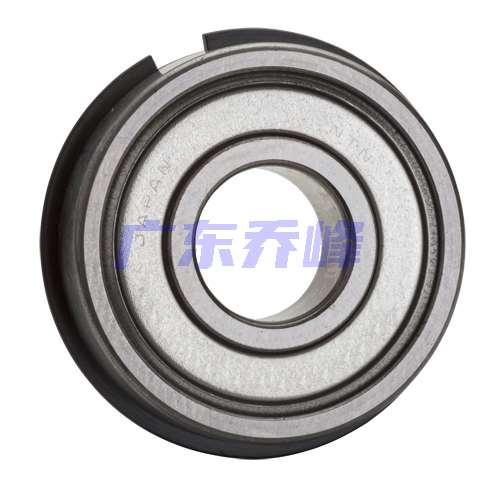

NTN 6809JRZZNR轴承代号说明
6
8
0
9
J
R
Z
Z
N
R
6：深沟球轴承
8：尺寸系列：08系列
09：内径：45 mm
JR：铆接钢保持架
ZZ：双面带防尘盖
NR：带止动环和止动槽
6：
深沟球轴承
8：
尺寸系列：08系列
09：
内径：45 mm
JR：
铆接钢保持架
ZZ：
双面带防尘盖
NR：
带止动环和止动槽
NTN 6809JRZZNR轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 11000转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 16.1 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1110 lbf 4950 N 4.95 kN |
| 基本额定动载荷 | 1330 lbf 5950 N 5.95 kN |
| 附件 | 双面防尘盖 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6809JRZZNR轴承尺寸规格
| 单列深沟球轴承 - 双面防尘盖带止动环 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.2835 in 58.000 mm |
| B | 0.2756 in 7.000 mm |
| D1 | 2.2323 in 56.700 mm |
| D2 | 2.3937 in 60.800 mm |
| a | 0.0512 in 1.300 mm |
| f | 0.0335 in 0.850 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 1.8504 in 47.000 mm |
| da max | 1.8898 in 48.000 mm |
| Da max | 2.2047 in 56.000 mm |
| ras max | 0.0118 in 0.300 mm |
NTN 6809JRZZNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 6809JRZZNR轴承（二维剖面图）
NTN 6809JRZZNR轴承尺寸图
