NTN 6911LBNR轴承代号说明
6
9
1
1
L
B
N
R
6：深沟球轴承
9：尺寸系列：09系列
11：内径：55 mm
LB：单面非接触式密封
NR：带止动环和止动槽
6：
深沟球轴承
9：
尺寸系列：09系列
11：
内径：55 mm
LB：
单面非接触式密封
NR：
带止动环和止动槽
NTN 6911LBNR轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 9600转/分钟 |
| 极限转速-脂润滑 | 8200转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 16.2 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2990 lbf 13300 N 13.30 kN |
| 基本额定动载荷 | 3970 lbf 17700 N 17.70 kN |
| 附件 | 单面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6911LBNR轴承尺寸规格
| 单列深沟球轴承 - 单面密封（非接触式橡胶密封）带止动环 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.5118 in 13.000 mm |
| D1 | 3.0669 in 77.900 mm |
| D2 | 3.3228 in 84.400 mm |
| a | 0.0827 in 2.100 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.3622 in 60.000 mm |
| da max | 2.4213 in 61.500 mm |
| Da max | 2.9528 in 75.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 6911LBNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

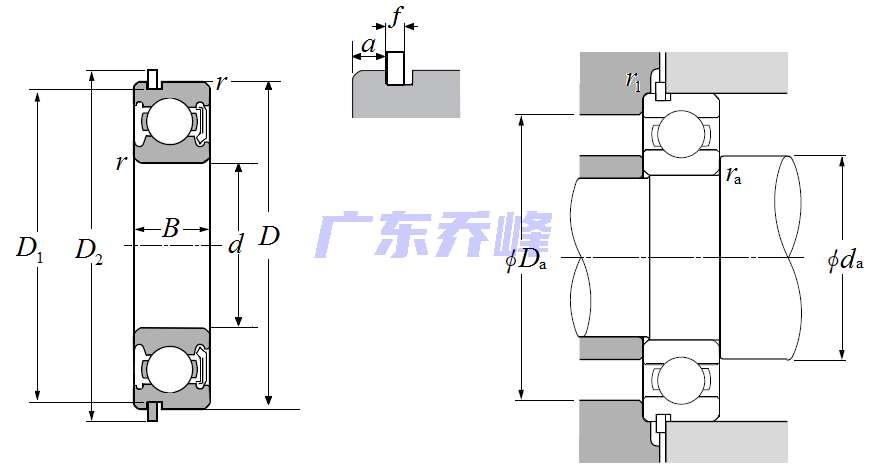

NTN 6911LBNR轴承（二维剖面图）
NTN 6911LBNR轴承尺寸图
