NTN 7000ADLLB轴承代号说明
7
0
0
0
A
D
L
L
B
7：单列角接触球轴承
0：尺寸系列：10系列
00：内径：10 mm
AD：接触角 25º
LLB：非接触式丁腈橡胶密封
7：
单列角接触球轴承
0：
尺寸系列：10系列
00：
内径：10 mm
AD：
接触角 25º
LLB：
非接触式丁腈橡胶密封
NTN 7000ADLLB轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 58300转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 基本额定静载荷 | 540 lbf 2410 N 2.41 kN |
| 基本额定动载荷 | 1160 lbf 5150 N 5.15 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7000ADLLB轴承尺寸规格
| 密封角接触球轴承 - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.0236 in 26.000 mm |
| B | 0.3150 in 8.000 mm |
| d1 | 0.5709 in 14.500 mm |
| da min | 0.4921 in 12.500 mm |
| D1 | 0.9213 in 23.400 mm |
| Db | 0.9764 in 24.800 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接触角 | 25 º |
| a | 0.3268 in 8.300 mm |
| Da max | 0.9252 in 23.500 mm |
| 双列宽度 | 0.6299 in 16.000 mm |
| 三列宽度 | 0.9449 in 24.000 mm |
| 四列宽度 | 1.2598 in 32.000 mm |
NTN 7000ADLLB轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

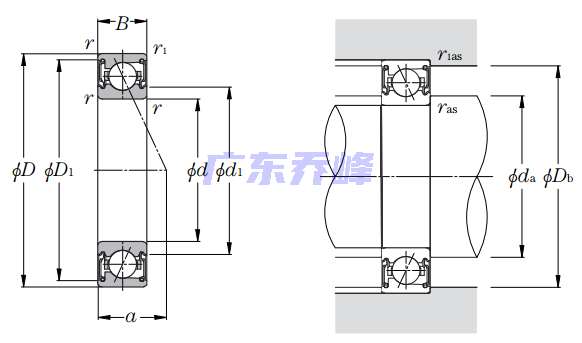

NTN 7000ADLLB轴承（二维剖面图）
NTN 7000ADLLB轴承尺寸图
