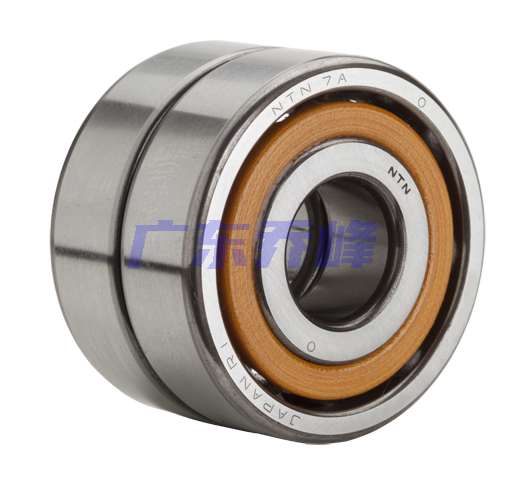

NTN 7012UGD2/GNP4轴承代号说明
7
0
1
2
U
G
D
2
/
G
N
P
4
7：角接触球轴承，默认接触角：30º
0：尺寸系列：10系列
12：内径：60 mm
U：Ultage 标准
G：万能配对
D2：GD2：一对可普遍安装的轴承
/GN：正常预紧
P4：P4级精度
7：
角接触球轴承，默认接触角：30º
0：
尺寸系列：10系列
12：
内径：60 mm
U：
Ultage 标准
G：
万能配对
D2：
GD2：一对可普遍安装的轴承
/GN：
正常预紧
P4：
P4级精度
NTN 7012UGD2/GNP4轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 高强度，两片接合式，机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 12080转/分钟 |
| 极限转速-脂润滑 | 8880转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7012UGD2/GNP4轴承尺寸规格
| 双联角接触球轴承 - 万能平顶轴承 | |
| d | 2.3622 in 60.000 mm |
| D | 3.7402 in 95.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 2.8307 in 71.900 mm |
| d2 | 2.7283 in 69.300 mm |
| D1 | 3.2717 in 83.100 mm |
| D2 | 3.4843 in 88.500 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| da min | 2.6378 in 67.000 mm |
| Da max | 3.4646 in 88.000 mm |
| Db max | 3.5630 in 90.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 7012UGD2/GNP4轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 7012UGD2/GNP4轴承（二维剖面图）
NTN 7012UGD2/GNP4轴承尺寸图
