NTN-SNR 7014HVUJ74轴承代号说明
7
0
1
4
H
V
U
J
7
4
7：角接触球轴承
0：尺寸系列：10系列
14：内径：70 mm
H：接触角 25º
V：高精度
U：Ultage 标准
J74：轻微预紧，P4S标准精度
7：
角接触球轴承
0：
尺寸系列：10系列
14：
内径：70 mm
H：
接触角 25º
V：
高精度
U：
Ultage 标准
J74：
轻微预紧，P4S标准精度
NTN-SNR 7014HVUJ74轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 19000转/分钟 |
| 极限转速-脂润滑 | 12500转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 单列 |
| 预紧力 | 轻型 |
| 基本额定静载荷 | 8438 lbf 37500 N 37.50 kN |
| 基本额定动载荷 | 9113 lbf 40500 N 40.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 7014HVUJ74轴承尺寸规格
| 单列角接触球轴承，高精度 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接触角 | 25 º |
| a（负荷中心） | 1.2205 in 31.000 mm |
| d2 | 3.2087 in 81.500 mm |
| D1 | 3.8780 in 98.500 mm |
| D4 | 4.0551 in 103.000 mm |
| D5 | 0.0984 in 3.3780 mm |
| E | 2.500 in 85.800 mm |
| 双列宽度 | 1.5748 in 40.000 mm |
| 三列宽度 | 2.3622 in 60.000 mm |
| 四列宽度 | 3.1496 in 80.000 mm |
NTN-SNR 7014HVUJ74轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

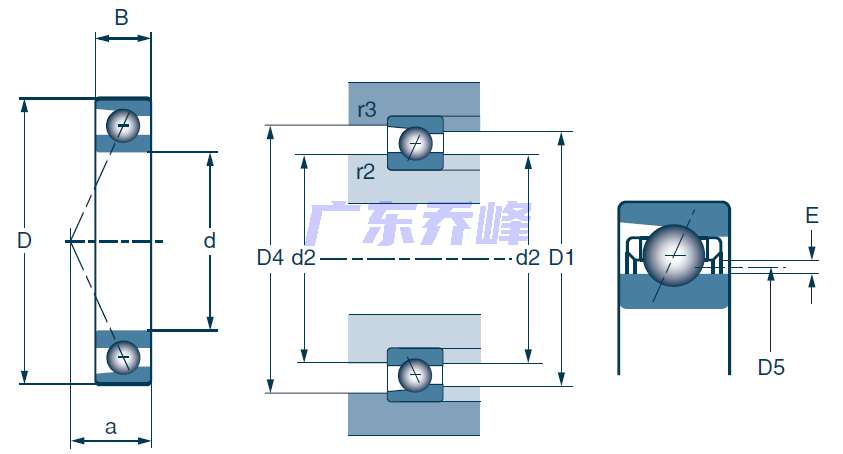

NTN-SNR 7014HVUJ74轴承（二维剖面图）
NTN-SNR 7014HVUJ74轴承尺寸图
