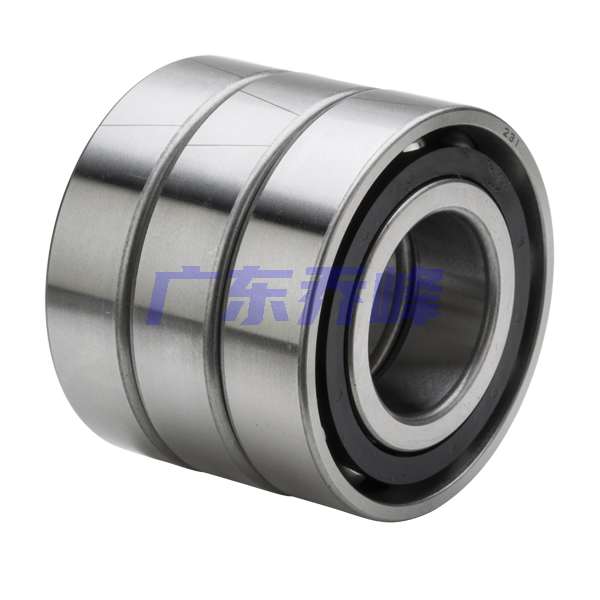

NTN-SNR 7019CVQ56J74轴承代号说明
7
0
1
9
C
V
Q
5
6
J
7
4
7：角接触球轴承
0：尺寸系列：10系列
19：内径：95 mm
C：接触角 17º
V：高精度
Q56：三列配对 / / \
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
0：
尺寸系列：10系列
19：
内径：95 mm
C：
接触角 17º
V：
高精度
Q56：
三列配对 / / \
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 7019CVQ56J74轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 三列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 7019CVQ56J74轴承尺寸规格
| 三列角接触球轴承，机床用，Q56系列 - 尺寸 | |
| d | 3.7402 in 95.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.9449 in 24.000 mm |
| 总宽度 | 2.5197 in 64.000 mm |
| r2 | 0.0591 in 1.500 mm |
| r3 | 0.0394 in 1.000 mm |
| d2 | 4.3110 in 109.500 mm |
| D4 | 5.3740 in 136.500 mm |
| 接触角 | 25 º |
NTN-SNR 7019CVQ56J74轴承尺寸图
