NTN-SNR 71907HVQ18J84轴承代号说明
7
1
9
0
7
H
V
Q
1
8
J
8
4
7：角接触球轴承
19：尺寸系列：19系列
07：内径：35 mm
H：接触角 25º
V：高精度
Q18：四列配对 / / / \
J8：中度预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
19：
尺寸系列：19系列
07：
内径：35 mm
H：
接触角 25º
V：
高精度
Q18：
四列配对 / / / \
J8：
中度预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 71907HVQ18J84轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 中型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 四列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 71907HVQ18J84轴承尺寸规格

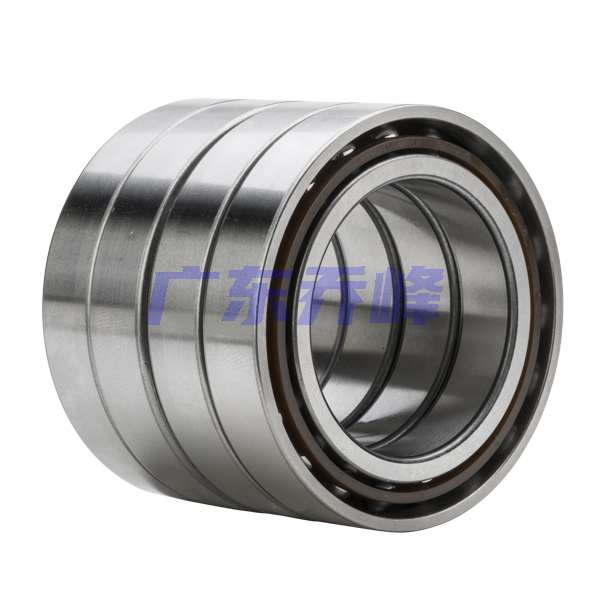

| 四列角接触球轴承，机床用，Q18型 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.1654 in 55.000 mm |
| B | 0.3937 in 10.000 mm |
| 总宽度 | 1.5748 in 40.000 mm |
| r2 | 0.0236 in 0.600 mm |
| r3 | 0.0118 in 0.300 mm |
| d2 | 1.6299 in 41.400 mm |
| D4 | 1.9843 in 50.400 mm |
| D5 | 1.7008 in 43.200 mm |
| E | 0.0728 in 1.850 mm |
| 接触角 | 25 º |
NTN-SNR 71907HVQ18J84轴承尺寸图
