NTN-SNR 71909HVQ21J74轴承代号说明
7
1
9
0
9
H
V
Q
2
1
J
7
4
7：角接触球轴承
19：尺寸系列：19系列
09：内径：45 mm
H：接触角 25º
V：高精度
Q21：四列配对 / / \ \
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
19：
尺寸系列：19系列
09：
内径：45 mm
H：
接触角 25º
V：
高精度
Q21：
四列配对 / / \ \
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 71909HVQ21J74轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 四列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 71909HVQ21J74轴承尺寸规格
| 四列角接触球轴承，机床用，Q21系列 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.4724 in 12.000 mm |
| 总宽度 | 1.8898 in 48.000 mm |
| r2 | 0.0236 in 0.600 mm |
| r3 | 0.0118 in 0.300 mm |
| d2 | 2.0591 in 52.300 mm |
| D4 | 2.4685 in 62.700 mm |
| D5 | 2.1457 in 54.500 mm |
| E | 0.0846 in 2.150 mm |
| 接触角 | 25 º |

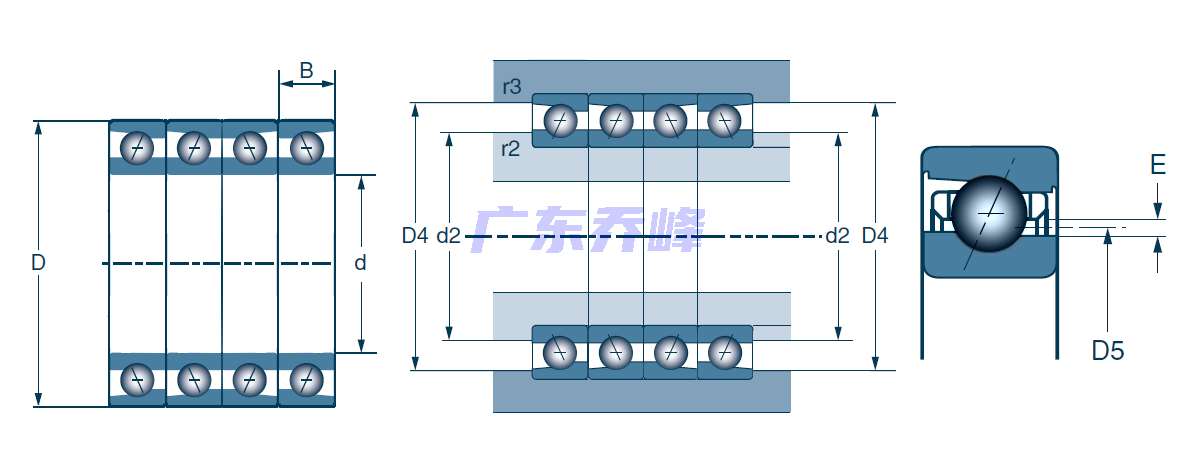

NTN-SNR 71909HVQ21J74轴承尺寸图
