NTN 7208HTDT/GH轴承代号说明
7
2
0
8
H
T
D
T
/
G
H
7：角接触球轴承，默认接触角：30º
2：尺寸系列：02系列
08：内径：40 mm
HT：特殊的内部设计，可承受大轴向载荷
DT：串联配对， / /
/GH：重压预紧
7：
角接触球轴承，默认接触角：30º
2：
尺寸系列：02系列
08：
内径：40 mm
HT：
特殊的内部设计，可承受大轴向载荷
DT：
串联配对， / /
/GH：
重压预紧
NTN 7208HTDT/GH轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 13000转/分钟 |
| 极限转速-脂润滑 | 9600转/分钟 |
| 结构 | 双列 |
| 预紧力 | 重型 |
| 基本额定静载荷 | 16000 lbf 71000 N 71.00 kN |
| 基本额定动载荷 | 9900 lbf 44000 N 44.00 kN |
| Spring Constant | 331 N |
| 预紧力 Heavy preload（GH） | 1470 N |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7208HTDT/GH轴承尺寸规格
| 双联角接触球轴承 - 串联配对 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 2.1260 in 54.000 mm |
| D1 | 2.5984 in 66.000 mm |
| D2 | 2.8346 in 72.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| da min | 1.8504 in 47.000 mm |
| Da max | 2.8740 in 73.000 mm |
| Db max | 2.9724 in 75.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 7208HTDT/GH轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

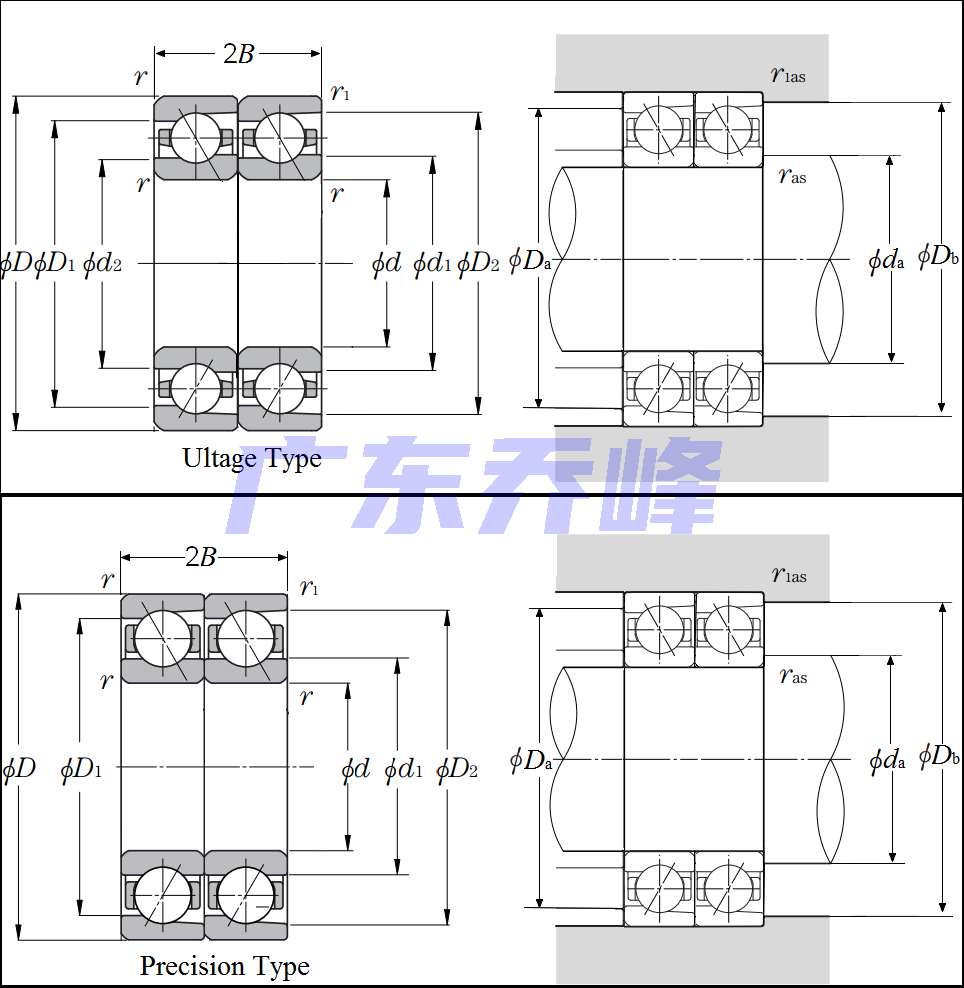

NTN 7208HTDT/GH轴承（二维剖面图）
NTN 7208HTDT/GH轴承尺寸图
