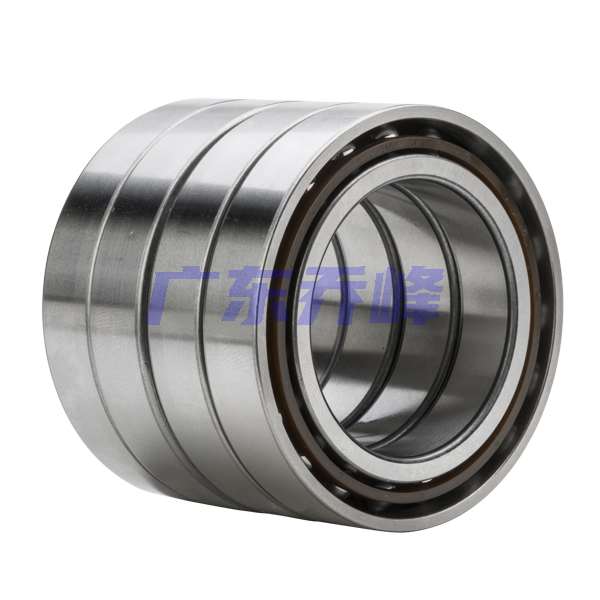

NTN-SNR 7215HG1Q25J84轴承代号说明
7
2
1
5
H
G
1
Q
2
5
J
8
4
7：角接触球轴承
2：尺寸系列：02系列
15：内径：75 mm
H：接触角 25º
G1：高载荷
Q25：四列配对 \ \ / /
J8：中度预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
7：
角接触球轴承
2：
尺寸系列：02系列
15：
内径：75 mm
H：
接触角 25º
G1：
高载荷
Q25：
四列配对 \ \ / /
J8：
中度预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR 7215HG1Q25J84轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 中型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 四列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR 7215HG1Q25J84轴承尺寸规格
| 四列角接触球轴承，机床用，Q25型 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.9843 in 25.000 mm |
| 总宽度 | 3.9370 in 100.000 mm |
| r2 | 0.0591 in 1.500 mm |
| d2 | 3.5827 in 91.000 mm |
| D1 | 4.4882 in 114.000 mm |
| D5 | 3.7953 in 96.400 mm |
| E | 0.1024 in 2.600 mm |
| 接触角 | 25 º |
NTN-SNR 7215HG1Q25J84轴承尺寸图
