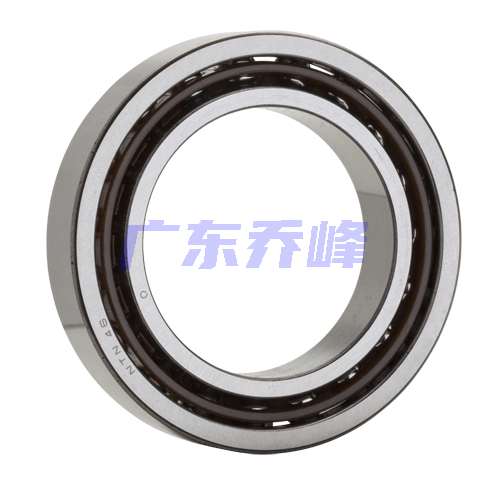

NTN 7305BG轴承代号说明
7
3
0
5
B
G
7：角接触球轴承，默认接触角：30º
3：尺寸系列：03系列
05：内径：25 mm
B：接触角 40º
G：万能配对
7：
角接触球轴承，默认接触角：30º
3：
尺寸系列：03系列
05：
内径：25 mm
B：
接触角 40º
G：
万能配对
NTN 7305BG轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 17000转/分钟 |
| 极限转速-脂润滑 | 13000转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 基本额定静载荷 | 3300 lbf 14600 N 14.60 kN |
| 基本额定动载荷 | 5500 lbf 24400 N 24.40 kN |
| 附件 | 开式 |
| 重量 | 0.520 lb 0.236 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7305BG轴承尺寸规格
| 单列角接触球轴承 - 开式 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6693 in 17.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 40 º |
| a（负荷中心） | 1.0630 in 27.000 mm |
| da min | 1.2598 in 32.000 mm |
| db min | 1.1614 in 29.500 mm |
| Da max | 2.1654 in 55.000 mm |
| Db max | 2.2638 in 57.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 双列宽度 | 1.3386 in 34.000 mm |
| 三列宽度 | 2.0079 in 51.000 mm |
| 四列宽度 | 2.6772 in 68.000 mm |
NTN 7305BG轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 7305BG轴承（二维剖面图）
NTN 7305BG轴承尺寸图
NTN 7305BG轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 7305BGC3 | 1780 | 63.51 |
| 7305BG | 761 | 65.37 |
| 7305BG/GL | 2552 | 69.73 |
| 注：可直接联系销售人员了解详情。 | ||
