NTN 7305CGD2/GNP4轴承代号说明
7
3
0
5
C
G
D
2
/
G
N
P
4
7：角接触球轴承，默认接触角：30º
3：尺寸系列：03系列
05：内径：25 mm
C：接触角 15º
G：万能配对
D2：GD2：一对可普遍安装的轴承
/GN：正常预紧
P4：P4级精度
7：
角接触球轴承，默认接触角：30º
3：
尺寸系列：03系列
05：
内径：25 mm
C：
接触角 15º
G：
万能配对
D2：
GD2：一对可普遍安装的轴承
/GN：
正常预紧
P4：
P4级精度
NTN 7305CGD2/GNP4轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 20000转/分钟 |
| 极限转速-脂润滑 | 15000转/分钟 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 基本额定静载荷 | 6850 lbf 30500 N 30.50 kN |
| 基本额定动载荷 | 9650 lbf 43000 N 43.00 kN |
| 附件 | 开式 |
| 重量 | 0.992 lb 0.450 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7305CGD2/GNP4轴承尺寸规格
| 双联角接触球轴承 - 万能平顶轴承 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6693 in 17.000 mm |
| 2B | 1.3386 in 34.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| da min | 1.2598 in 32.000 mm |
| db min | 1.1614 in 29.500 mm |
| Da max | 2.1654 in 55.000 mm |
| Db max | 2.2638 in 57.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 7305CGD2/GNP4轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

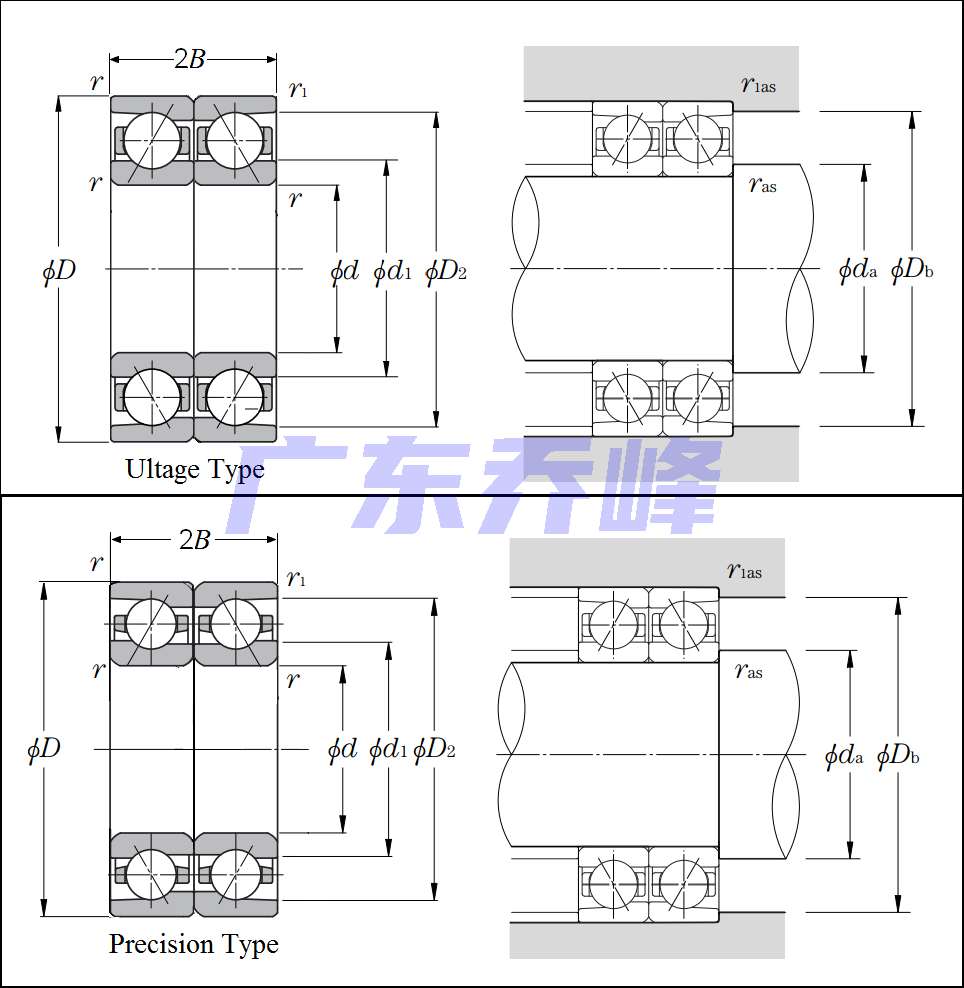

NTN 7305CGD2/GNP4轴承（二维剖面图）
NTN 7305CGD2/GNP4轴承尺寸图
