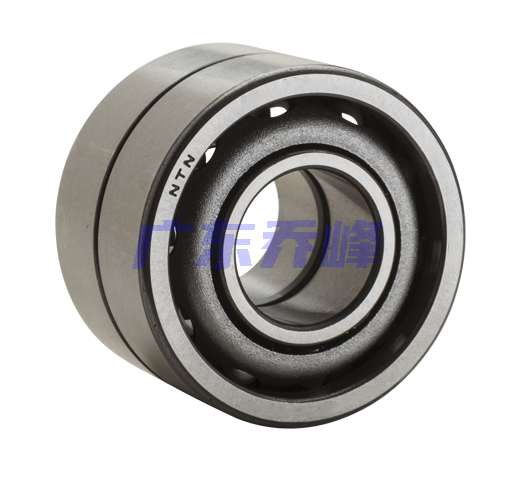

NTN 7901UCDTP5轴承代号说明
7
9
0
1
U
C
D
T
P
5
7：角接触球轴承，默认接触角：30º
9：尺寸系列：19系列
01：内径：12 mm
U：Ultage 标准
C：接触角 15º
DT：串联配对， / /
P5：P5级精度
7：
角接触球轴承，默认接触角：30º
9：
尺寸系列：19系列
01：
内径：12 mm
U：
Ultage 标准
C：
接触角 15º
DT：
串联配对， / /
P5：
P5级精度
NTN 7901UCDTP5轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 高强度，两片接合式，机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 附件 | 开式 |
| 重量 | 0.049 lb 0.022 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7901UCDTP5轴承尺寸规格
| 双联角接触球轴承 - 串联配对 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 0.9449 in 24.000 mm |
| B | 0.2362 in 6.000 mm |
| 2B | 0.4724 in 12.000 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接触角 | 15 º |
| da min | 0.5709 in 14.500 mm |
| Da max | 0.8465 in 21.500 mm |
| Db max | 0.8976 in 22.800 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0059 in 0.150 mm |
NTN 7901UCDTP5轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 7901UCDTP5轴承（二维剖面图）
NTN 7901UCDTP5轴承尺寸图
