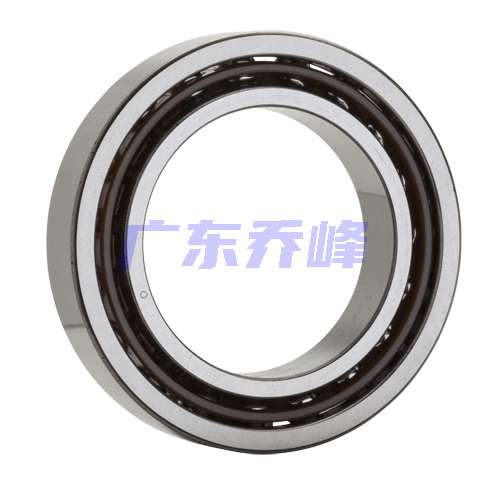

NTN 7913UC轴承代号说明
7
9
1
3
U
C
7：单列角接触球轴承，默认接触角：30º
9：尺寸系列：19系列
13：内径：65 mm
U：Ultage 标准
C：接触角 15º
7：
单列角接触球轴承，默认接触角：30º
9：
尺寸系列：19系列
13：
内径：65 mm
U：
Ultage 标准
C：
接触角 15º
NTN 7913UC轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 24200转/分钟 |
| 极限转速-脂润滑 | 15100转/分钟 |
| 结构 | 单列 |
| 系数 | 16.5 |
| 基本额定静载荷 | 4750 lbf 21200 N 21.20 kN |
| 基本额定动载荷 | 4700 lbf 20800 N 20.80 kN |
| 附件 | 开式 |
| 重量 | 0.463 lb 0.210 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7913UC轴承尺寸规格
| 单列角接触球轴承 - Ultage系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.5118 in 13.000 mm |
| d1 | 2.9016 in 73.700 mm |
| d2 | 2.8268 in 71.800 mm |
| D1 | 3.2047 in 81.400 mm |
| D2 | 3.3504 in 85.100 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| a（负荷中心） | 0.6654 in 16.900 mm |
| da min | 2.7756 in 70.500 mm |
| Da max | 3.3268 in 84.500 mm |
| Db max | 3.3661 in 85.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 双列宽度 | 1.0236 in 26.000 mm |
| 三列宽度 | 1.5354 in 39.000 mm |
| 四列宽度 | 2.0472 in 52.000 mm |
NTN 7913UC轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

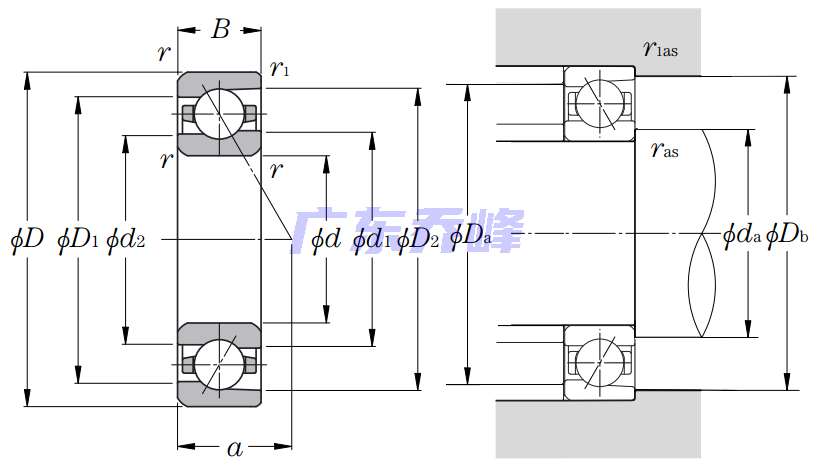

NTN 7913UC轴承（二维剖面图）
NTN 7913UC轴承尺寸图
NTN 7913UC轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 7913UCG/GNP4 | 3210 | 630.67 |
| 注：可直接联系销售人员了解详情。 | ||
