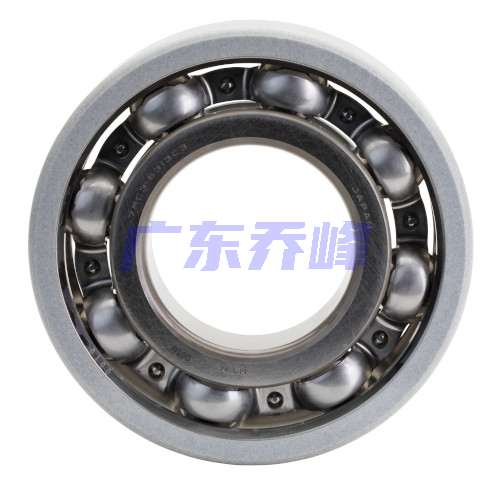

NTN 7MC3-6236C3轴承代号说明
7
M
C
3
-
6
2
3
6
C
3
7MC3-：标准陶瓷绝缘轴承，耐高电压 3 KV
6：深沟球轴承
2：ISO标准02系列
36：内径：180 mm
C3：C3游隙
7MC3-：
标准陶瓷绝缘轴承，耐高电压 3 KV
6：
深沟球轴承
2：
ISO标准02系列
36：
内径：180 mm
C3：
C3游隙
NTN 7MC3-6236C3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 2200转/分钟 |
| 极限转速-脂润滑 | 1900转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 15.1 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 54170 lbf 241000 N 241.00 kN |
| 基本额定动载荷 | 56650 lbf 252000 N 252.00 kN |
| 附件 | 开式 |
| 重量 | 35.274 lb 16.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7MC3-6236C3轴承尺寸规格
| 绝缘单列深沟球轴承 - 尺寸 | |
| d | 7.0866 in 180.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 2.0472 in 52.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 7.7165 in 196.000 mm |
| Da max | 11.9685 in 304.000 mm |
| ras max | 0.1181 in 3.000 mm |
NTN 7MC3-6236C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

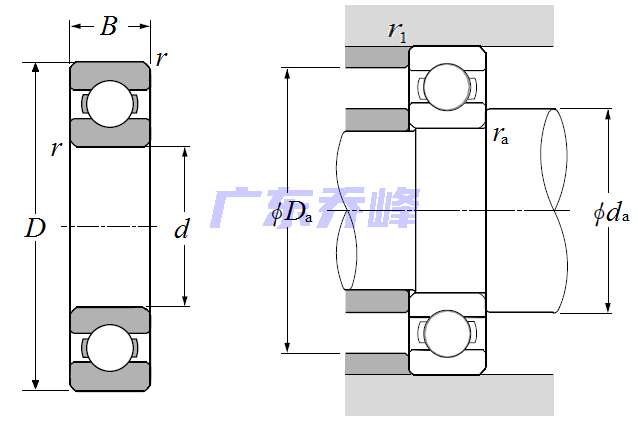

NTN 7MC3-6236C3轴承（二维剖面图）
NTN 7MC3-6236C3轴承尺寸图
