NTN 7MC3-NU328EGRBC3轴承代号说明
7
M
C
3
-
N
U
3
2
8
E
G
R
B
C
3
7MC3-：标准陶瓷绝缘轴承，耐高电压 3 KV
NU：外圈双挡边，内边无挡边，内圈可分离
3：尺寸系列：03系列
28：内径：140 mm
E：高电阻电容
GRB：高强度机加工黄铜保持架
C3：C3游隙
7MC3-：
标准陶瓷绝缘轴承，耐高电压 3 KV
NU：
外圈双挡边，内边无挡边，内圈可分离
3：
尺寸系列：03系列
28：
内径：140 mm
E：
高电阻电容
GRB：
高强度机加工黄铜保持架
C3：
C3游隙
NTN 7MC3-NU328EGRBC3轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 机加工黄铜 |
| 极限转速-油润滑 | 2400转/分钟 |
| 极限转速-脂润滑 | 2100转/分钟 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 游隙 | C3 |
| 基本额定静载荷 | 179000 lbf 795000 N 795.00 kN |
| 基本额定动载荷 | 150000 lbf 665000 N 665.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 7MC3-NU328EGRBC3轴承尺寸规格
| 绝缘圆柱滚子轴承 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 11.8110 in 300.000 mm |
| B | 2.4409 in 62.000 mm |
| Fw | 7.0866 in 180.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 6.1417 in 156.000 mm |
| Da max | 11.1811 in 284.000 mm |
| r1as max | 0.1181 in 3.000 mm |
NTN 7MC3-NU328EGRBC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

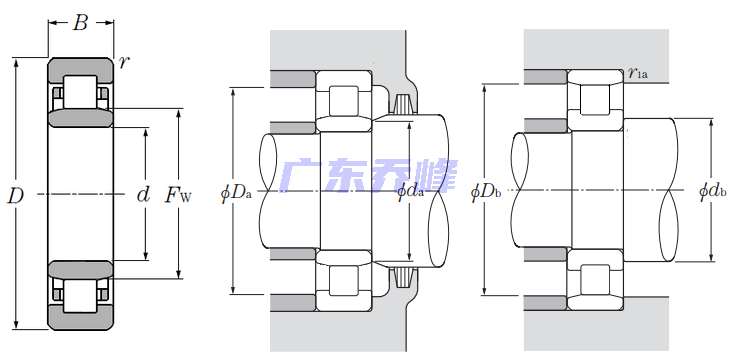

NTN 7MC3-NU328EGRBC3轴承（二维剖面图）
NTN 7MC3-NU328EGRBC3轴承尺寸图
