NTN A-AR206-104D1轴承代号说明
A
-
A
R
2
0
6
-
1
0
4
D
1
A-：从非锁定机构侧进行润滑
AR：窄内圈，紧定螺钉式
2：系列：轻型承重
06：内径系列：30 mm 系列
-：内径分隔符
104：内径：1.25 in
D1：带油槽油孔，可再润滑
A-：
从非锁定机构侧进行润滑
AR：
窄内圈，紧定螺钉式
2：
系列：轻型承重
06：
内径系列：30 mm 系列
-：
内径分隔符
104：
内径：1.25 in
D1：
带油槽油孔，可再润滑
NTN A-AR206-104D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 黑色氧化物 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | ISO Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 206 |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN A-AR206-104D1轴承尺寸规格
| 超一流带紧定螺钉的外球面轴承，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7087 in 18.000 mm |
| B | 1.1811 in 30.000 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| S1 | 0.8268 in 21.000 mm |
| S | 0.3543 in 9.000 mm |
| F | 0.1614 in 4.100 mm |
NTN A-AR206-104D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN A-AR206-104D1轴承（二维剖面图）

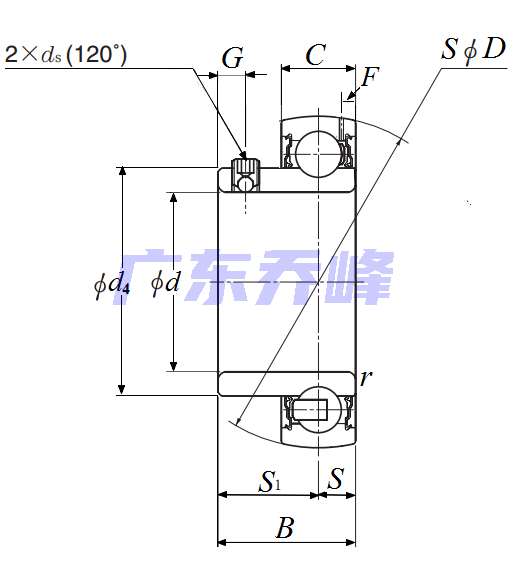

NTN A-AR206-104D1轴承尺寸图
NTN A-AR206-104D1轴承相关配件/适用型号
| ARFU-1.1/4S | 详细尺寸，d：31.750mm，c：15.900mm，b：33.300mm，j：82.600mm，r：108.700mm |
