NTN A-AS202-010D1轴承代号说明
A
-
A
S
2
0
2
-
0
1
0
D
1
A-：从非锁定机构侧进行润滑
AS：窄内圈，紧定螺钉式
2：系列：轻型承重
02：内径系列：15 mm 系列
-：内径分隔符
010：内径：0.625 in
D1：带油槽油孔，可再润滑
A-：
从非锁定机构侧进行润滑
AS：
窄内圈，紧定螺钉式
2：
系列：轻型承重
02：
内径系列：15 mm 系列
-：
内径分隔符
010：
内径：0.625 in
D1：
带油槽油孔，可再润滑
NTN A-AS202-010D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 10000转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | ISO Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 202 |
| 基本额定静载荷 | 1030 lbf 4600 N 4.60 kN |
| 基本额定动载荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 双面密封 |
| 重量 | 0.198 lb 0.090 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN A-AS202-010D1轴承尺寸规格
| 带紧定螺钉的外球面轴承，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 5/8 in 15.875 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.4724 in 12.000 mm |
| B | 0.8661 in 22.000 mm |
| r | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1654 in 4.200 mm |
| d4 | 0.9606 in 24.400 mm |
| S1 | 0.6299 in 16.000 mm |
| S | 0.2362 in 6.000 mm |
| F | 0.0902 in 2.291 mm |
NTN A-AS202-010D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

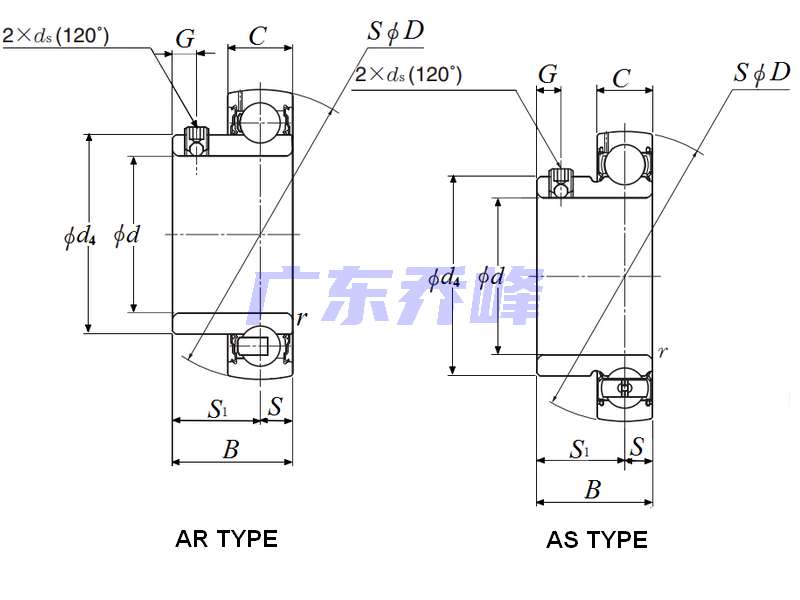

NTN A-AS202-010D1轴承（二维剖面图）
NTN A-AS202-010D1轴承尺寸图
