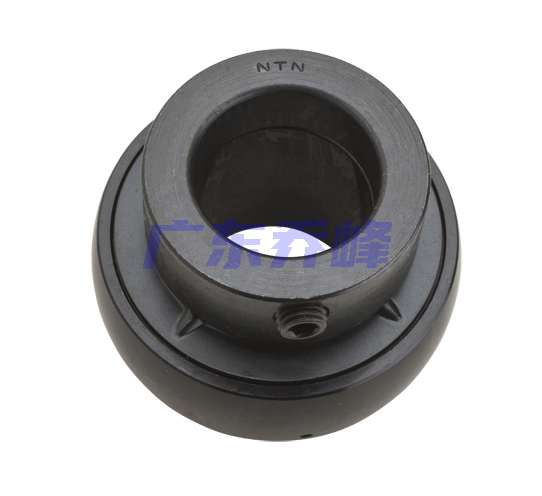

NTN A-UEL205-014D1轴承代号说明
A
-
U
E
L
2
0
5
-
0
1
4
D
1
A-：从非锁定机构侧进行润滑
UEL：宽内圈，锁圈带抛油环
2：系列：轻型承重
05：内径系列：25 mm 系列
-：内径分隔符
014：内径：0.875 in
D1：带油槽油孔，可再润滑
A-：
从非锁定机构侧进行润滑
UEL：
宽内圈，锁圈带抛油环
2：
系列：轻型承重
05：
内径系列：25 mm 系列
-：
内径分隔符
014：
内径：0.875 in
D1：
带油槽油孔，可再润滑
NTN A-UEL205-014D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL205-014 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL205-014W3 |
| 基础外圈型号 | 205 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.687 lb 0.312 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN A-UEL205-014D1轴承尺寸规格
| 超一流带偏心锁紧套的外球面轴承，宽外圈 - 球面外圈 - 尺寸 | |
| d | 7/8 in 22.225 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3740 in 34.900 mm |
| B1 | 1.7480 in 44.400 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.801 mm |
| d3 | 1.4961 in 38.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 1.0591 in 26.900 mm |
| S | 0.6890 in 17.500 mm |
| F | 0.1772 in 4.500 mm |
NTN A-UEL205-014D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

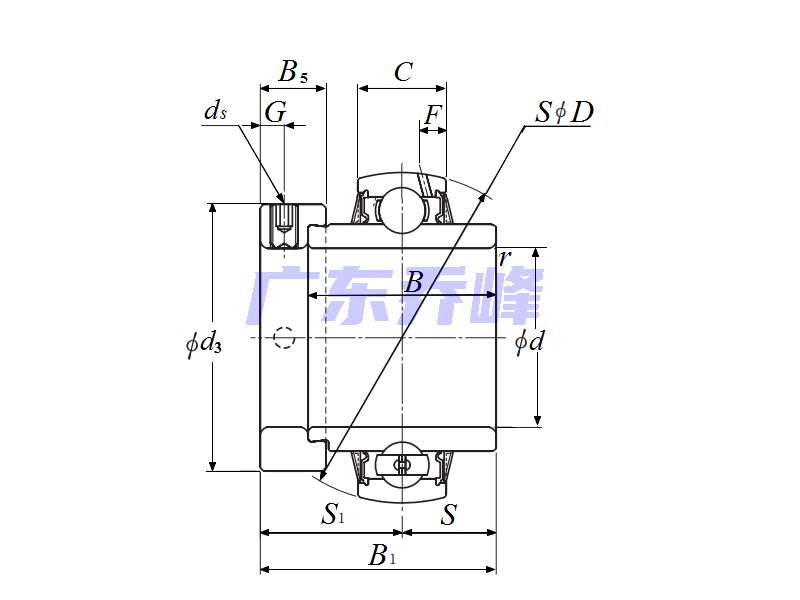

NTN A-UEL205-014D1轴承（二维剖面图）
NTN A-UEL205-014D1轴承尺寸图
NTN A-UEL205-014D1轴承相关配件/适用型号
| UELP-7/8 | 详细尺寸，d：22.225mm，h：36.50000mm，b：38.100mm，j：104.800mm，2b：70.600mm，r：139.700mm |
| UELPL-7/8 | 详细尺寸，d：22.225mm，h：33.30000mm，b：38.100mm，j：104.800mm，2b：68.300mm，r：139.700mm |
| UELFLU-7/8 | 详细尺寸，d：22.225mm，h：124.60000mm，b：30.200mm，r：69.900mm |
| UELFU-7/8 | 详细尺寸，d：22.225mm，c：15.100mm，b：30.200mm，j：69.900mm，r：96.000mm |
