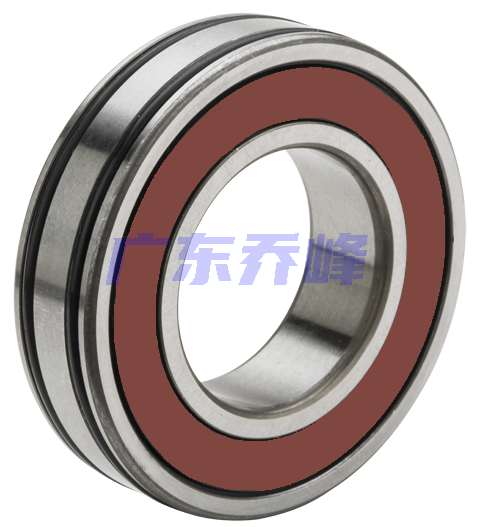

NTN AC-6200LLU轴承代号说明
A
C
-
6
2
0
0
L
L
U
AC-：防蠕变轴承
6：深沟球轴承
2：尺寸系列：02系列
00：内径：10 mm
LLU：双面接触式密封
AC-：
防蠕变轴承
6：
深沟球轴承
2：
尺寸系列：02系列
00：
内径：10 mm
LLU：
双面接触式密封
NTN AC-6200LLU轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 18000转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.2 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2390 lbf 2390 N 2.39 kN |
| 基本额定动载荷 | 1270 lbf 5650 N 5.65 kN |
| 附件 | 双面密封 |
| 重量 | 0.071 lb 0.032 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AC-6200LLU轴承尺寸规格
| AC轴承 - 双面密封（接触式橡胶密封） - 尺寸 | |
| d | 0.3937 in 10.000 mm |
| D | 1.1811 in 30.000 mm |
| B | 0.3543 in 9.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 0.5512 in 14.000 mm |
| da max | 0.6299 in 16.000 mm |
| Da max | 1.0236 in 26.000 mm |
| ras max | 0.0236 in 0.600 mm |
NTN AC-6200LLU轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

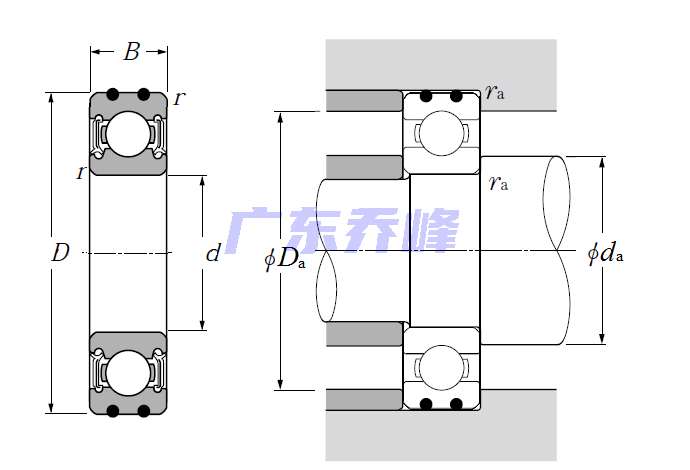

NTN AC-6200LLU轴承（二维剖面图）
NTN AC-6200LLU轴承尺寸图
