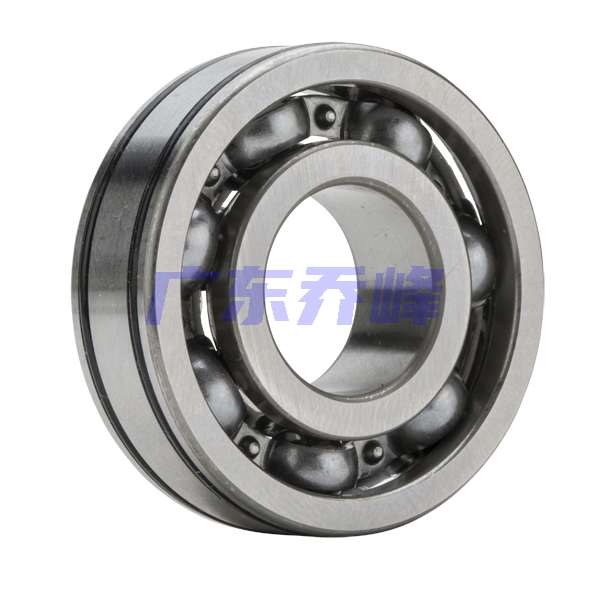

NTN AC-6308轴承代号说明
A
C
-
6
3
0
8
AC-：防蠕变轴承
6：深沟球轴承
3：尺寸系列：03系列
08：内径：40 mm
AC-：
防蠕变轴承
6：
深沟球轴承
3：
尺寸系列：03系列
08：
内径：40 mm
NTN AC-6308轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 9200转/分钟 |
| 极限转速-脂润滑 | 7800转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.2 |
| 径向游隙 | CN |
| 基本额定静载荷 | 5400 lbf 24000 N 24.00 kN |
| 基本额定动载荷 | 10110 lbf 45000 N 45.00 kN |
| 附件 | 开式 |
| 重量 | 1.343 lb 0.609 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AC-6308轴承尺寸规格
| AC轴承 - 开式 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.9055 in 23.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 1.8898 in 48.000 mm |
| da max | 2.1260 in 54.000 mm |
| Da max | 3.2283 in 82.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN AC-6308轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN AC-6308轴承（二维剖面图）
NTN AC-6308轴承尺寸图
