NTN AC-6309C3轴承代号说明
A
C
-
6
3
0
9
C
3
AC-：防蠕变轴承
6：深沟球轴承
3：尺寸系列：03系列
09：内径：45 mm
C3：C3游隙
AC-：
防蠕变轴承
6：
深沟球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
C3：
C3游隙
NTN AC-6309C3轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 8200转/分钟 |
| 极限转速-脂润滑 | 7000转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.1 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 7200 lbf 32000 N 32.00 kN |
| 基本额定动载荷 | 13150 lbf 58500 N 58.50 kN |
| 附件 | 开式 |
| 重量 | 1.733 lb 0.786 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AC-6309C3轴承尺寸规格
| AC轴承 - 开式 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.9843 in 25.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 2.0866 in 53.000 mm |
| da max | 2.4213 in 61.500 mm |
| Da max | 3.6220 in 92.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN AC-6309C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

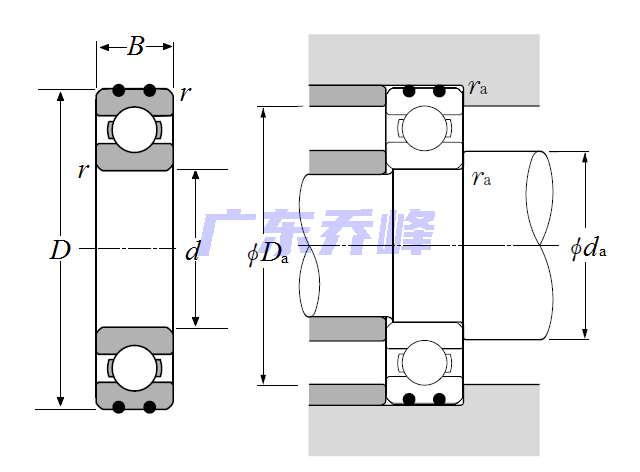

NTN AC-6309C3轴承（二维剖面图）
NTN AC-6309C3轴承尺寸图
