NTN AELPF208-108轴承技术规格
| 类型 | 四螺栓法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | AEL208-108 |
| 轴承座型号 | PF208 |
| 壳体材质 | 钢 |
| 壳体铸造型式 | 两片接合式 |
| 注油孔数 | 4 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 6550 lbf 29100 N 29.10 kN |
| 基本额定静载荷 | 4000 lbf 17800 N 17.80 kN |
| 极限转速 | 3700转/分钟 |
| 重量 | 3.100 lb 1.400 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN AELPF208-108轴承尺寸规格
| 四螺栓圆形法兰式轴承座，冲压钢外壳，带偏心锁紧套，AELPF型 - 尺寸 | |
| d | 1.5000 in 38.100 mm |
| H | 5.8125 in 148.0 mm |
| J | 4.6875 in 119.0 mm |
| A | 0.8125 in 21.0 mm |
| A1 | 0.2680 in 6.8 mm |
| N | 0.5312 in 13.5 mm |
| B1 | 1.7205 in 43.700 mm |
| S | 0.4331 in 11.000 mm |
| H1 | 3.5781 in 91.0 mm |
NTN AELPF208-108轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AELPF208-108轴承（二维剖面图）
NTN AELPF208-108轴承（二维前视图）

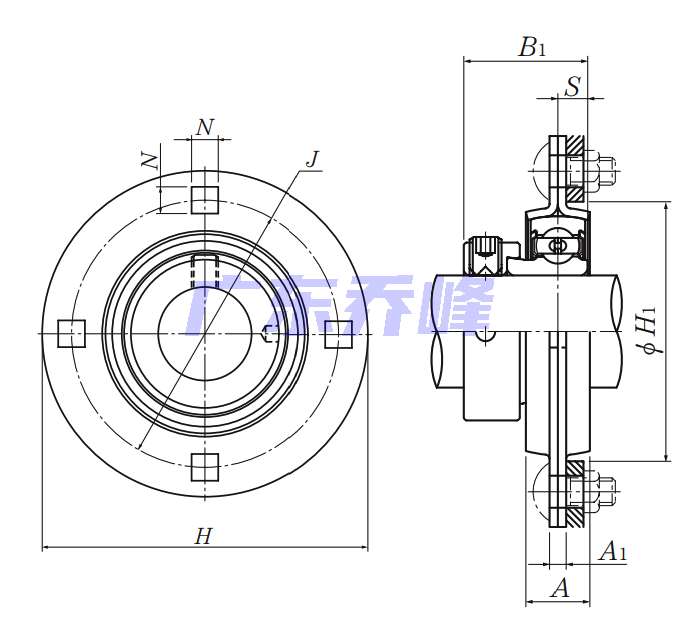

NTN AELPF208-108轴承尺寸图
NTN AELPF208-108轴承同尺寸型号
| AELPF208-108 | 详细尺寸，d：38.100mm，c：6.800mm，b：21.000mm，j：119.000mm，r：148.000mm |
| ASPF208-108 | 详细尺寸，d：38.100mm，c：6.800mm，b：21.000mm，j：119.000mm，r：148.000mm |
| JELPF208-108 | 详细尺寸，d：38.100mm，c：6.800mm，b：21.000mm，j：119.000mm，r：148.000mm |
| 共计找到3条记录 | |
NTN AELPF208-108轴承相关配件/适用型号
| AEL208-108 | 详细尺寸，d：38.100mm，dD：80.000mm，c：18.000mm，b：43.700mm，r：1.500mm |
