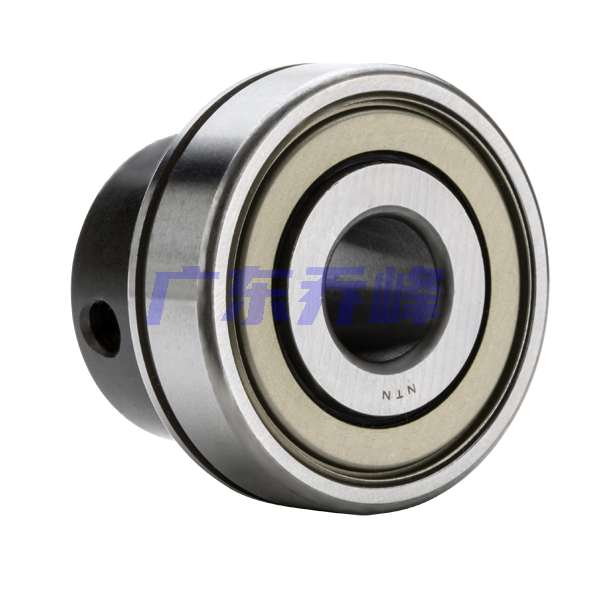

NTN AELS202-010N轴承代号说明
A
E
L
S
2
0
2
-
0
1
0
N
AEL：窄内圈，带止动环槽
S：圆柱外圈
2：系列：轻型承重
02：内径系列：15 mm 系列
-：内径分隔符
010：内径：0.625 in
N：带止动槽
AEL：
窄内圈，带止动环槽
S：
圆柱外圈
2：
系列：轻型承重
02：
内径系列：15 mm 系列
-：
内径分隔符
010：
内径：0.625 in
N：
带止动槽
NTN AELS202-010N轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 10000转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL202-010 |
| 润滑方式 | 不可再润滑 |
| 锁紧套型号 | EL202-010 |
| 基础外圈型号 | 202 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1030 lbf 4600 N 4.60 kN |
| 基本额定动载荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 双面密封 |
| 重量 | 0.053 lb 0.116 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AELS202-010N轴承尺寸规格
| 带偏心锁紧套的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽 - 尺寸 | |
| d | 0.6250 in 15.875 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.4724 in 12.000 mm |
| B | 0.7480 in 19.000 mm |
| B1 | 1.1654 in 29.600 mm |
| r | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.1417 in 29.000 mm |
| B5 | 0.5354 in 13.600 mm |
| S1 | 0.8701 in 22.100 mm |
| S | 0.2559 in 6.500 mm |
| r1 | 0.0236 in 0.600 mm |
| b | 0.0591 in 1.500 mm |
| a | 0.0748 in 1.900 mm |
| D1 | 1.5000 in 38.100 mm |
NTN AELS202-010N轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

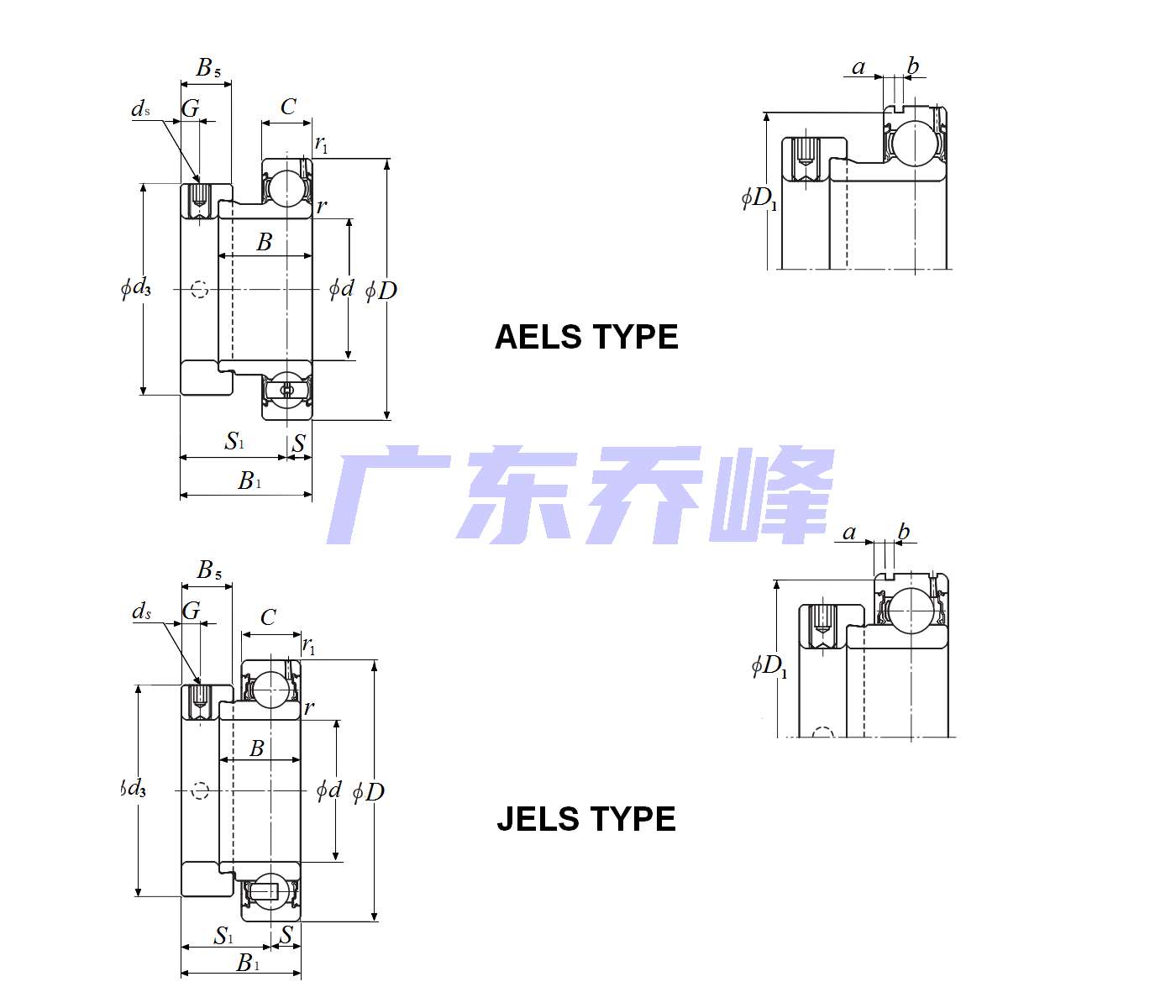

NTN AELS202-010N轴承（二维剖面图）
NTN AELS202-010N轴承尺寸图
