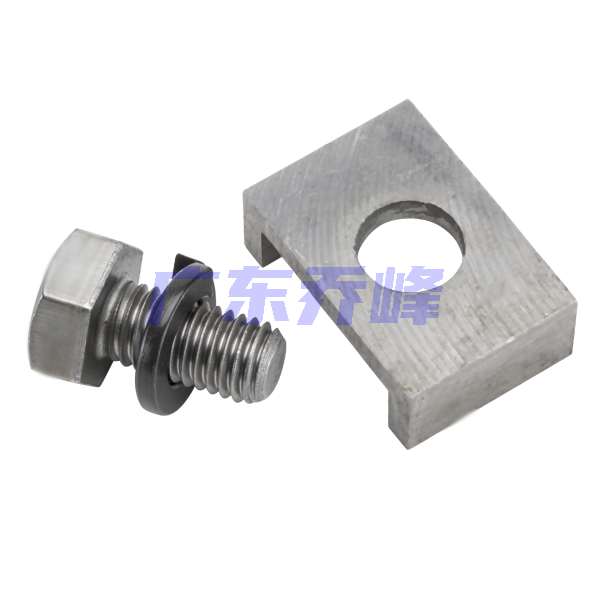

NTN AL44轴承技术规格
| 类型 | 锁定板 |
| 材质 | 钢 |
| 锁紧螺母型号 | AN44 AN48 |
| 重量 | 0.057 lb 0.026 kg |
NTN AL44轴承尺寸规格
| 锁定板 - 尺寸 | |
| d7 | 0.3543 in 9.000 mm |
| L2 | 0.4724 in 12.000 mm |
| L3 | 1.2008 in 30.500 mm |
| B4 | 0.7874 in 20.000 mm |
| L1 | 0.8858 in 22.500 mm |
| B3 | 0.1575 in 4.000 mm |
NTN AL44轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AL44轴承（二维剖面图）
NTN AL44轴承（二维右视图）

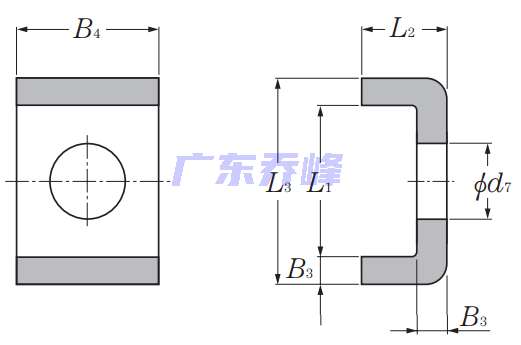

NTN AL44轴承尺寸图
NTN AL44轴承同尺寸型号
| ALL48 | 详细尺寸，d：9.000mm，b：4.000mm，：12.000mm，j：25.500mm，2b：20.000mm |
| ALL56 | 详细尺寸，d：9.000mm，b：4.000mm，：12.000mm，j：25.500mm，2b：24.000mm |
| AL44 | 详细尺寸，d：9.000mm，b：4.000mm，：12.000mm，j：30.500mm，2b：20.000mm |
| ALL60 | 详细尺寸，d：9.000mm，b：4.000mm，：12.000mm，j：28.500mm，2b：24.000mm |
| 共计找到4条记录 | |
NTN AL44轴承相关配件/适用型号
| H2344 | 详细尺寸，d：200.000mm，dD：280.000mm，c：32.000mm，r：183.000mm |
| H3144 | 详细尺寸，d：200.000mm，dD：280.000mm，c：32.000mm，r：158.000mm |
| HA3144 | 详细尺寸，d：201.613mm，dD：280.000mm，c：32.000mm，r：158.000mm |
| ANL44 | 详细尺寸，d：242.000mm，dD：260.000mm，b：32.000mm |
| KM44 | 详细尺寸，d：250.000mm，dD：280.000mm，b：32.000mm |
