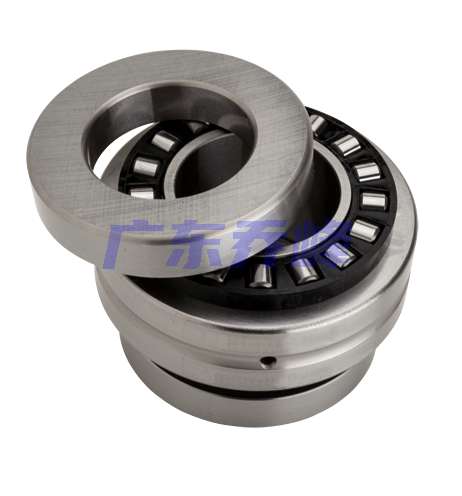

NTN ARN5090L1P5轴承技术规格
| 类型 | 滚针组合轴承 |
| 内孔型式 | 圆柱孔 |
| 结构 | 单列 |
| 游隙 | CN |
| 材质 | 高碳铬钢 |
| 保持架材质 | 机加工黄铜 |
| 极限转速-油润滑 | 900转/分钟 |
| 极限转速-脂润滑 | 3600转/分钟 |
| 精度 | ISO Class 5 |
| 附件 | 开式 |
| 重量 | 1.480 kg3.263 lb |
| 轴向额定静载荷 | 48500 lbf 215000 N |
| 轴向额定动载荷 | 14100 lbf 62500 N |
| 径向额定静载荷 | 18400 lbf 82000 N |
| 径向额定动载荷 | 9200 lbf 41000 N |
| 应用温度范围 | -40 to 120 ºC-40 to 250 ºF |
NTN ARN5090L1P5轴承尺寸规格
| 带双向推力滚针轴承的滚针组合轴承 - ARN型 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| dw | 1.9685 in 50.000 mm |
| D | 3.5433 in 90.000 mm |
| D1 | 3.0709 in 78.000 mm |
| F | 2.1654 in 55.000 mm |
| C（0/-0.250） | 2.3622 in 60.000 mm |
| C1（0/-0.20） | 0.9843 in 25.000 mm |
| Dw | 0.2362 in 6.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| da min | 2.9528 in 75.000 mm |
| Da max | 3.2677 in 83.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

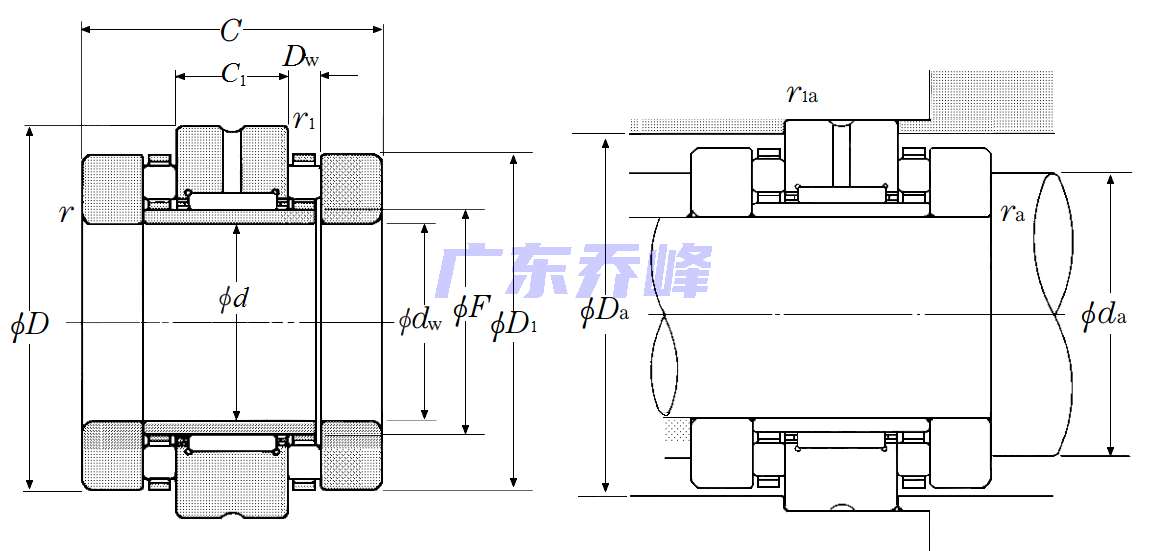

NTN ARN5090L1P5轴承尺寸图
