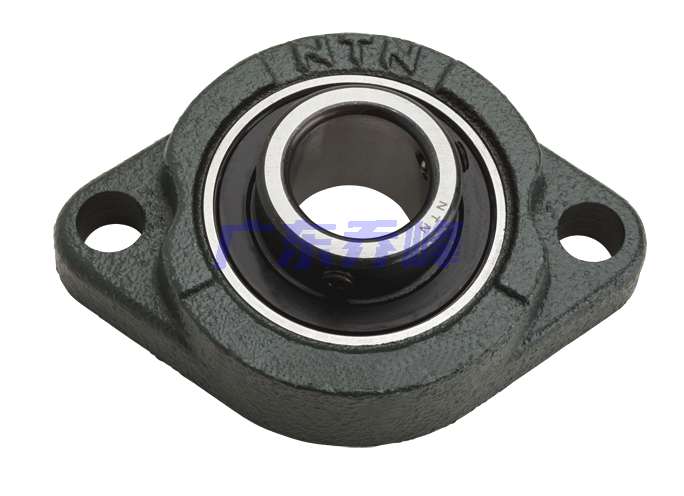

NTN ASFB207-107轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | AS207-107 |
| 轴承座型号 | FB207 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 极限转速 | 4200转/分钟 |
| 重量 | 1.800 lb 0.800 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN ASFB207-107轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，铸造外壳，带紧定螺钉，ASFB型 - 尺寸 | |
| d | 1.4375 in 36.513 mm |
| H | 4.7969 in 122.0 mm |
| L | 3.5000 in 89.0 mm |
| J | 3.9375 in 100.0 mm |
| A | 0.9375 in 24.0 mm |
| A0 | 1.4375 in 36.500 mm |
| A1 | 0.5000 in 13.0 mm |
| A2 | 0.4375 in 11.0 mm |
| N | 0.4687 in 12.0 mm |
| B | 1.3386 in 34.000 mm |
| S | 0.3346 in 8.500 mm |
NTN ASFB207-107轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN ASFB207-107轴承（二维剖面图）
NTN ASFB207-107轴承（二维前视图）

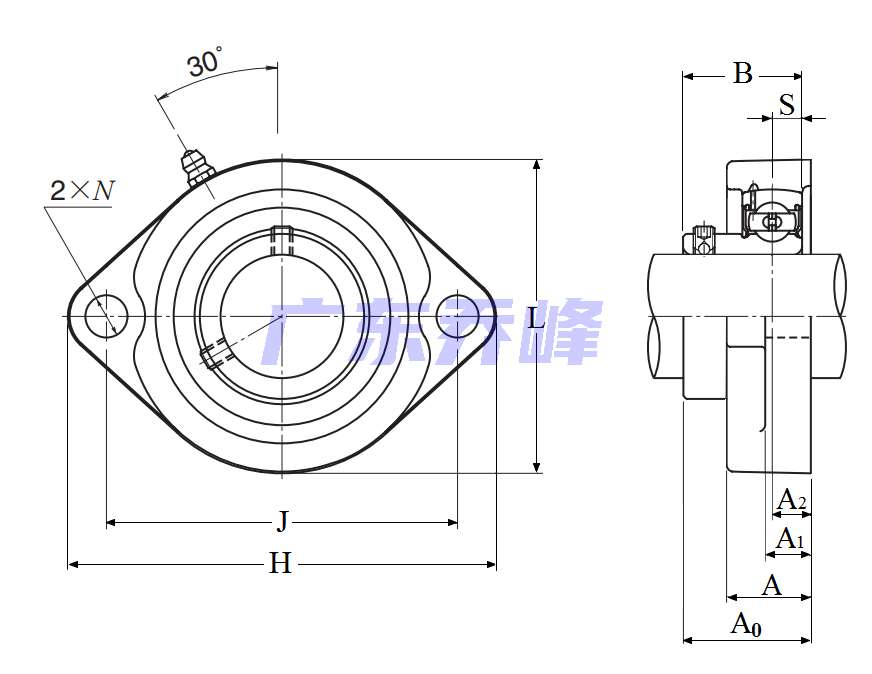

NTN ASFB207-107轴承尺寸图
NTN ASFB207-107轴承同尺寸型号
| ASFB207-107 | 详细尺寸，d：36.513mm，h：122.00000mm，b：24.000mm，j：100.000mm，r：89.000mm |
| 共计找到1条记录 | |
NTN ASFB207-107轴承相关配件/适用型号
| AS207-107 | 详细尺寸，d：36.513mm，dD：72.000mm，c：17.000mm，b：34.000mm，r：1.500mm |
