NTN ASRPP203轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | AS203 |
| 轴承座型号 | PP204 |
| 壳体材质 | 压制钢 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 2160 lbf 9600 N 9.60 kN |
| 基本额定静载荷 | 1030 lbf 4600 N 4.60 kN |
| 建议轴向最大载荷 | 40 lbf 200 N |
| 建议径向最大载荷 | 220 lbf 1000 N |
| 极限转速 | 8000转/分钟 |
| 重量 | 0.400 lb 0.200 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN ASRPP203轴承尺寸规格
| 轴承座，带紧定螺钉，冲压钢外壳，ASRPP型 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| J | 3.0000 in 76.0 mm |
| L | 3.8437 in 98.0 mm |
| A | 1.2500 in 32.0 mm |
| H | 1.0000 in 25.4 mm |
| H1 | 0.1260 in 3.2 mm |
| H2 | 2.0000 in 50.5 mm |
| N | 0.3750 in 9.5 mm |
| B | 0.8661 in 22.000 mm |
| S | 0.2362 in 6.000 mm |
NTN ASRPP203轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN ASRPP203轴承（二维剖面图）
NTN ASRPP203轴承（二维前视图）

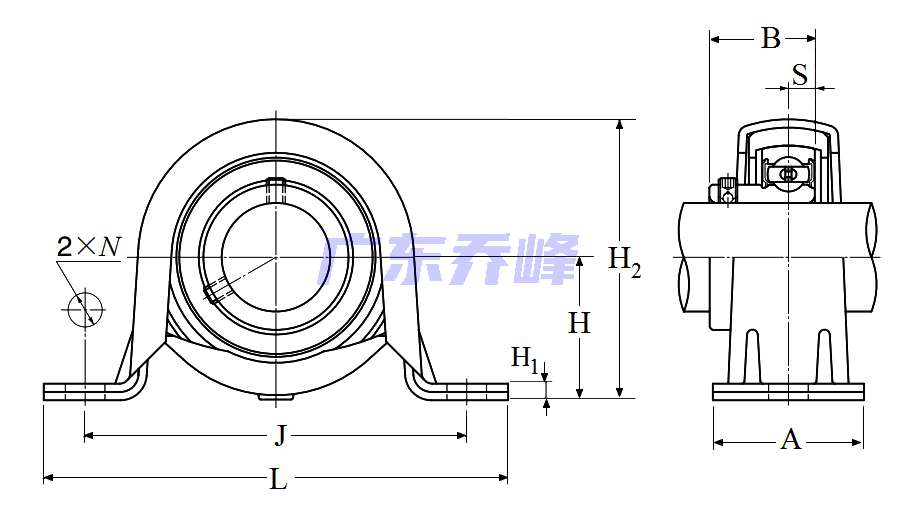

NTN ASRPP203轴承尺寸图
NTN ASRPP203轴承同尺寸型号
| ASRPP203 | 详细尺寸，d：17.000mm，h：25.40000mm，b：32.000mm，j：76.000mm，2b：50.500mm，r：98.000mm |
| AELRPP203 | 详细尺寸，d：17.000mm，h：25.40000mm，b：32.000mm，j：76.000mm，2b：50.500mm，r：98.000mm |
| 共计找到2条记录 | |
NTN ASRPP203轴承相关配件/适用型号
| AS203 | 详细尺寸，d：17.000mm，dD：40.000mm，c：12.000mm，b：22.000mm，r：0.600mm |
