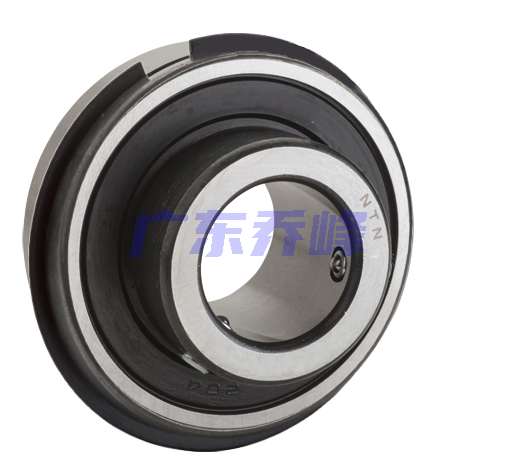

NTN ASS205-100NR轴承代号说明
A
S
S
2
0
5
-
1
0
0
N
R
ASS：带紧定螺钉，窄内圈，圆柱外圈
2：系列：轻型承重
05：内径系列：25 mm 系列
-：内径分隔符
100：内径：1 in
NR：带止动环和止动槽
ASS：
带紧定螺钉，窄内圈，圆柱外圈
2：
系列：轻型承重
05：
内径系列：25 mm 系列
-：
内径分隔符
100：
内径：1 in
NR：
带止动环和止动槽
NTN ASS205-100NR轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.353 lb 0.160 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN ASS205-100NR轴承尺寸规格
| 带紧定螺钉的外球面轴承，狭窄内圈 - 圆柱内径，带止动环 - 尺寸 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.0630 in 27.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.3346 in 33.900 mm |
| S1 | 0.7677 in 19.500 mm |
| S | 0.2953 in 7.500 mm |
| a | 0.0937 in 2.380 mm |
| f | 0.0441 in 1.120 mm |
| D1 | 1.9579 in 49.730 mm |
| D2 | 2.2795 in 57.900 mm |
NTN ASS205-100NR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

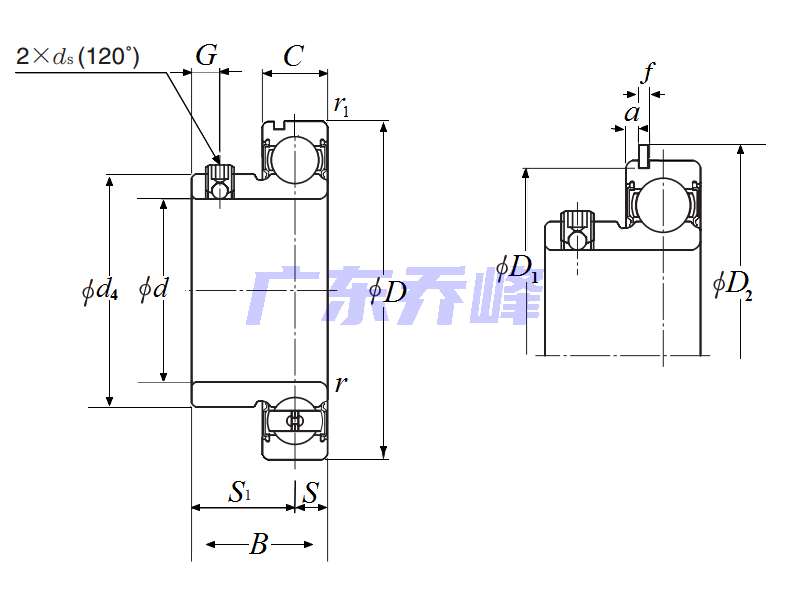

NTN ASS205-100NR轴承（二维剖面图）
NTN ASS205-100NR轴承尺寸图
