NTN ASS207-107N轴承代号说明
A
S
S
2
0
7
-
1
0
7
N
ASS：带紧定螺钉，窄内圈，圆柱外圈
2：系列：轻型承重
07：内径系列：35 mm 系列
-：内径分隔符
107：内径：1.4375 in
N：带止动槽
ASS：
带紧定螺钉，窄内圈，圆柱外圈
2：
系列：轻型承重
07：
内径系列：35 mm 系列
-：
内径分隔符
107：
内径：1.4375 in
N：
带止动槽
NTN ASS207-107N轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 极限转速-脂润滑 | 4200转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 双面密封 |
| 重量 | 0.785 lb 0.356 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN ASS207-107N轴承尺寸规格
| 带紧定螺钉的外球面轴承，狭窄内圈 - 圆柱内径，带止动环槽 - 尺寸 | |
| d | 1.4375 in 36.513 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3386 in 34.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| d4 | 1.8425 in 46.800 mm |
| S1 | 0.8268 in 21.000 mm |
| S | 0.3150 in 8.000 mm |
| a | 0.1220 in 3.100 mm |
| b | 0.0787 in 2.000 mm |
| D1 | 2.7087 in 68.800 mm |
NTN ASS207-107N轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

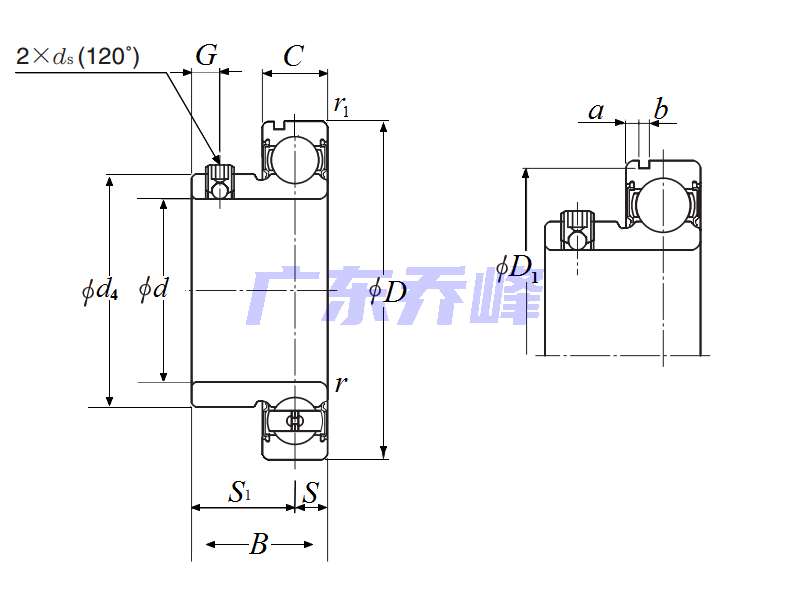

NTN ASS207-107N轴承（二维剖面图）
NTN ASS207-107N轴承尺寸图
