NTN BL306NR轴承代号说明
B
L
3
0
6
N
R
BL：是深沟球轴承和圆柱滚子轴承的过渡产品系列，并不常见
3：尺寸系列：03系列
06：内径：30 mm
NR：带止动环和止动槽
BL：
是深沟球轴承和圆柱滚子轴承的过渡产品系列，并不常见
3：
尺寸系列：03系列
06：
内径：30 mm
NR：
带止动环和止动槽
NTN BL306NR轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 11000转/分钟 |
| 极限转速-脂润滑 | 9000转/分钟 |
| 样式 | 最大容量 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 4650 lbf 20690 N 20.69 kN |
| 基本额定动载荷 | 7400 lbf 32930 N 32.93 kN |
| 附件 | 开式 |
| 重量 | 0.800 lb 0.363 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BL306NR轴承尺寸规格
| 单列深沟球轴承 - 开式带止动环，BL系列 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| D1 | 2.7091 in 68.810 mm |
| D2 | 3.0945 in 78.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.4370 in 36.500 mm |
| da max | 1.6929 in 43.000 mm |
| Da max | 1.6929 in 43.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN BL306NR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN BL306NR轴承（二维剖面图）

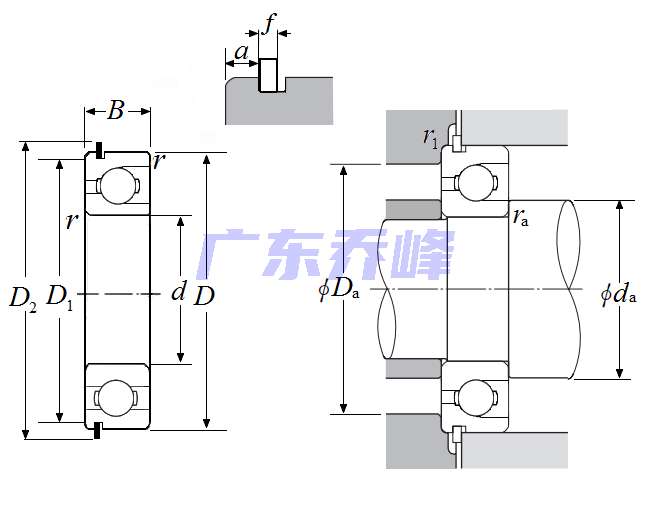

NTN BL306NR轴承尺寸图
