NTN BNT005DTP2轴承代号说明
B
N
T
0
0
5
D
T
P
2
BNT：超高速角接触球轴承
0：尺寸系列：10系列
05：内径：25 mm
DT：串联配对， / /
P2：P2级精度
BNT：
超高速角接触球轴承
0：
尺寸系列：10系列
05：
内径：25 mm
DT：
串联配对， / /
P2：
P2级精度
NTN BNT005DTP2轴承技术规格
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 27000转/分钟 |
| 极限转速-脂润滑 | 20000转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | ISO Class 2 |
| 结构 | 双列 |
| 系数 | 6.7 |
| 基本额定静载荷 | 2180 lbf 9700 N 9.70 kN |
| 基本额定动载荷 | 3250 lbf 14500 N 14.50 kN |
| 附件 | 开式 |
| 重量 | 0.331 lb 0.150 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BNT005DTP2轴承尺寸规格
| 电机和车床用双列角接触球轴承 - 串联配对 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| d1 | 1.2520 in 31.800 mm |
| d2 | 1.1575 in 29.400 mm |
| D1 | 1.5984 in 40.600 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| 接触角 | 15 º |
| da min | 1.1614 in 29.500 mm |
| db min | 1.0827 in 27.500 mm |
| Da max | 1.6732 in 42.500 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |
NTN BNT005DTP2轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

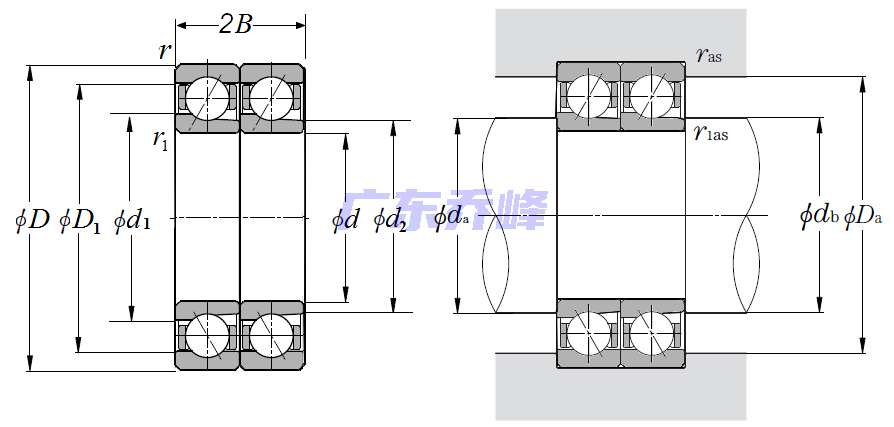

NTN BNT005DTP2轴承（二维剖面图）
NTN BNT005DTP2轴承尺寸图
