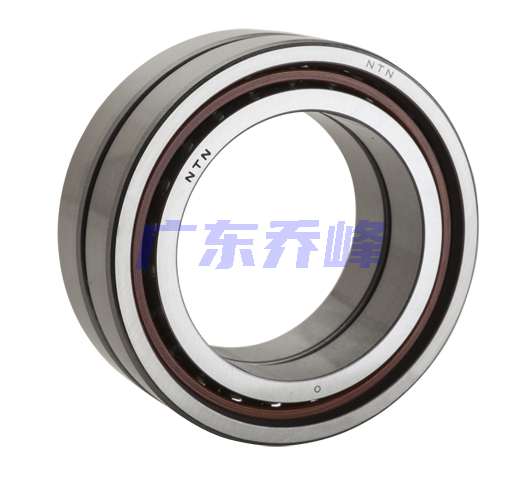

NTN BNT208DB/GLP4轴承代号说明
B
N
T
2
0
8
D
B
/
G
L
P
4
BNT：超高速角接触球轴承
2：尺寸系列：02系列
08：内径：40 mm
DB：背对背配对， / \
/GL：轻微预紧
P4：P4级精度
BNT：
超高速角接触球轴承
2：
尺寸系列：02系列
08：
内径：40 mm
DB：
背对背配对， / \
/GL：
轻微预紧
P4：
P4级精度
NTN BNT208DB/GLP4轴承技术规格
| 类型 | 机床主轴轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 17000转/分钟 |
| 极限转速-脂润滑 | 13000转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 轻型 |
| 基本额定静载荷 | 7420 lbf 33000 N 33.00 kN |
| 基本额定动载荷 | 10100 lbf 45000 N 45.00 kN |
| 附件 | 开式 |
| 重量 of Single Row Bearing | 0.811 lb 0.368 kg |
| 重量 | 1.623 lb 0.736 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BNT208DB/GLP4轴承尺寸规格
| 电机和车床用双列角接触球轴承 - 背对背配对 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| d1 | 2.0866 in 53.000 mm |
| d2 | 1.8780 in 47.700 mm |
| D1 | 2.6378 in 67.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| da min | 1.8504 in 47.000 mm |
| Da max | 2.8740 in 73.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN BNT208DB/GLP4轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN BNT208DB/GLP4轴承（二维剖面图）
NTN BNT208DB/GLP4轴承尺寸图
