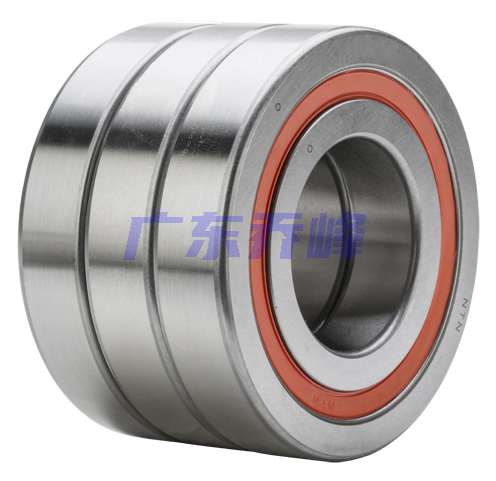

NTN BST17X47-1BLXLDBT轴承代号说明
B
S
T
1
7
X
4
7
-
1
B
L
X
L
D
B
T
BST：Ball Screw Support，即滚珠丝杠支撑
17：公称内径：17 mm
X：分隔符
47：外径：47 mm
-1B：标准预紧
LXL：轻接触式丁腈橡胶密封
DBT：三列配对 / \ /
BST：
Ball Screw Support，即滚珠丝杠支撑
17：
公称内径：17 mm
X：
分隔符
47：
外径：47 mm
-1B：
标准预紧
LXL：
轻接触式丁腈橡胶密封
DBT：
三列配对 / \ /
NTN BST17X47-1BLXLDBT轴承技术规格
| 类型 | 滚珠丝杠支承轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 模塑 |
| 保持架材质 | 合成树脂 |
| 密封型式 | 轻微接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 结构 | 三列 |
| 基本额定静载荷 | 16900 lbf 75000 N 75.00 kN |
| 基本额定动载荷 | 8900 lbf 39500 N 39.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BST17X47-1BLXLDBT轴承尺寸规格
| 滚珠丝杠用三列推力角接触球轴承 - DBT配对，双面密封，两排承受轴向载荷 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5906 in 15.000 mm |
| 3B | 1.7717 in 45.000 mm |
| d1 | 1.1772 in 29.900 mm |
| d2 | 1.0118 in 25.700 mm |
| D1 | 1.4606 in 37.100 mm |
| D2 | 1.6220 in 41.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 60 º |
NTN BST17X47-1BLXLDBT轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN BST17X47-1BLXLDBT轴承（二维剖面图）
NTN BST17X47-1BLXLDBT轴承尺寸图
