NTN BST40X90-1BDF轴承代号说明
B
S
T
4
0
X
9
0
-
1
B
D
F
BST：Ball Screw Support，即滚珠丝杠支撑
40：公称内径：40 mm
X：分隔符
90：外径：90 mm
-1B：标准预紧
DF：双列面对面配对
BST：
Ball Screw Support，即滚珠丝杠支撑
40：
公称内径：40 mm
X：
分隔符
90：
外径：90 mm
-1B：
标准预紧
DF：
双列面对面配对
NTN BST40X90-1BDF轴承技术规格
| 类型 | 滚珠丝杠支承轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 模塑 |
| 保持架材质 | 合成树脂 |
| 结构 | 双列 |
| 基本额定静载荷 | 29200 lbf 130000 N 130.00 kN |
| 基本额定动载荷 | 13200 lbf 58500 N 58.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BST40X90-1BDF轴承尺寸规格
| 滚珠丝杠用双角接触推力球轴承 - 面对面配对，开式，一排承受轴向载荷 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7874 in 20.000 mm |
| 2B | 1.5748 in 40.000 mm |
| d1 | 2.5512 in 64.800 mm |
| d2 | 2.3268 in 59.100 mm |
| D1 | 2.9606 in 75.200 mm |
| D2 | 3.2126 in 81.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 60 º |
NTN BST40X90-1BDF轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

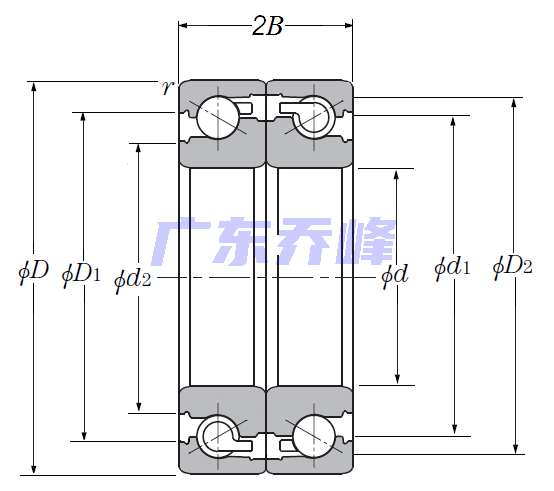

NTN BST40X90-1BDF轴承（二维剖面图）
NTN BST40X90-1BDF轴承尺寸图
