NTN BST60X120-1BDB轴承代号说明
B
S
T
6
0
X
1
2
0
-
1
B
D
B
BST：Ball Screw Support，即滚珠丝杠支撑
60：公称内径：60 mm
X：分隔符
120：外径：120 mm
-1B：标准预紧
DB：双列背对背配对
BST：
Ball Screw Support，即滚珠丝杠支撑
60：
公称内径：60 mm
X：
分隔符
120：
外径：120 mm
-1B：
标准预紧
DB：
双列背对背配对
NTN BST60X120-1BDB轴承技术规格
| 类型 | 滚珠丝杠支承轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 模塑 |
| 保持架材质 | 合成树脂 |
| 结构 | 双列 |
| 基本额定静载荷 | 41000 lbf 183000 N 183.00 kN |
| 基本额定动载荷 | 15000 lbf 66500 N 66.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN BST60X120-1BDB轴承尺寸规格
| 滚珠丝杠用双角接触推力球轴承 - 背对背配对，开式，一排承受轴向载荷 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 4.7244 in 120.000 mm |
| B | 0.7874 in 20.000 mm |
| 2B | 1.5748 in 40.000 mm |
| d1 | 3.5748 in 90.800 mm |
| d2 | 3.3504 in 85.100 mm |
| D1 | 3.9843 in 101.200 mm |
| D2 | 4.2362 in 107.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 60 º |
NTN BST60X120-1BDB轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

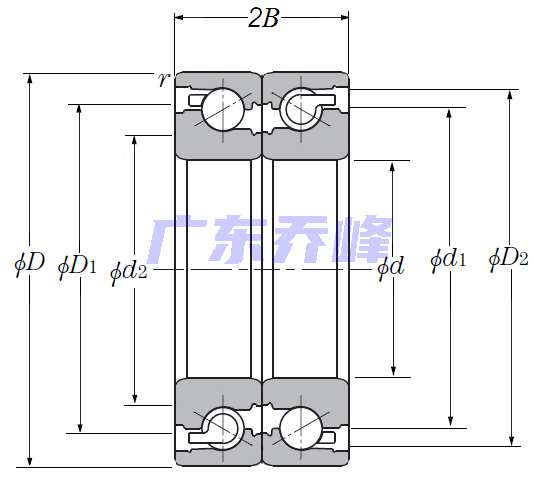

NTN BST60X120-1BDB轴承（二维剖面图）
NTN BST60X120-1BDB轴承尺寸图
