NTN C-UCFS317-304D1轴承技术规格
| 类型 | 四螺栓方形法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC317-304D1 |
| 轴承座型号 | FS317D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 重型 |
| 基本额定动载荷 | 29900 lbf 133000 N 133.00 kN |
| 基本额定静载荷 | 21800 lbf 97000 N 97.00 kN |
| 极限转速 | 1700转/分钟 |
| 重量 | 44.000 lb 20.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN C-UCFS317-304D1轴承尺寸规格
| 四螺栓方形法兰式轴承座，铸造外壳，带紧定螺钉，铸造防尘盖，开式端盖，UCFS型 - 尺寸 | |
| d | 3.2500 in 82.550 mm |
| L | 10.2500 in 260.0 mm |
| J | 8.0313 in 204.0 mm |
| A1 | 1.0625 in 27.0 mm |
| A2 | 0.9375 in 24.0 mm |
| A3 | 0.7813 in 20.0 mm |
| A5 | 5.0781 in 129.000 mm |
| H3 | 8.6614 in 220.0 mm |
| N | 1.2188 in 31.0 mm |
| B | 3.7795 in 96.000 mm |
| S | 1.5748 in 40.000 mm |
| F | 0.4724 in 12.000 mm |
NTN C-UCFS317-304D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN C-UCFS317-304D1轴承（二维剖面图）
NTN C-UCFS317-304D1轴承（二维前视图）

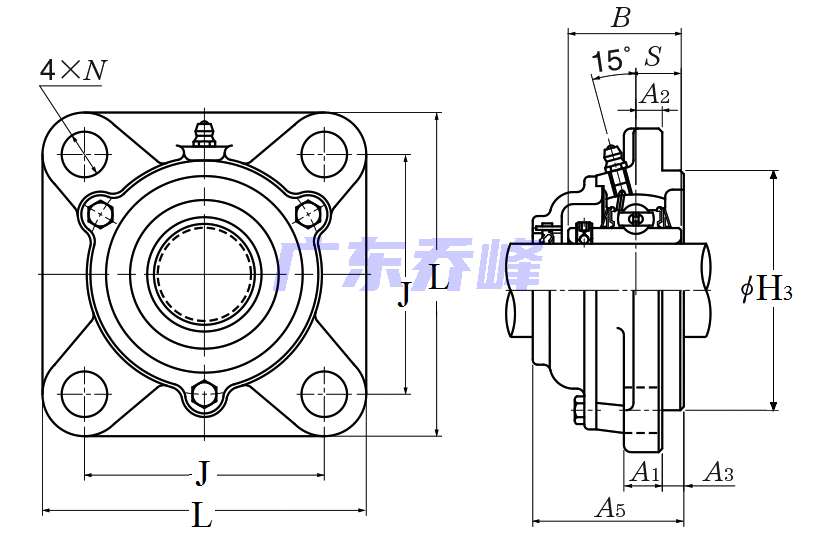

NTN C-UCFS317-304D1轴承尺寸图
NTN C-UCFS317-304D1轴承同尺寸型号
| CM-UCFS317-304D1 | 详细尺寸，d：82.550mm，j：204.000mm，bi：129.000mm，r：260.000mm |
| C-UCF317-304D1 | 详细尺寸，d：82.550mm，b：74.000mm，j：204.000mm，bi：129.000mm，r：260.000mm |
| C-UCFS317-304D1 | 详细尺寸，d：82.550mm，j：204.000mm，bi：129.000mm，r：260.000mm |
| CM-UCF317-304D1 | 详细尺寸，d：82.550mm，b：74.000mm，j：204.000mm，bi：129.000mm，r：260.000mm |
| 共计找到4条记录 | |
NTN C-UCFS317-304D1轴承相关配件/适用型号
| UC317-304D1 | 详细尺寸，d：82.550mm，dD：180.000mm，c：47.000mm，b：96.000mm，r：3.000mm |
