NTN-SNR CH7007CVQ16J74轴承代号说明
C
H
7
0
0
7
C
V
Q
1
6
J
7
4
CH：陶瓷球
7：角接触球轴承
0：尺寸系列：10系列
07：内径：35 mm
C：接触角 17º
V：高精度
Q16：三列配对 / / \
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
CH：
陶瓷球
7：
角接触球轴承
0：
尺寸系列：10系列
07：
内径：35 mm
C：
接触角 17º
V：
高精度
Q16：
三列配对 / / \
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR CH7007CVQ16J74轴承技术规格
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 三列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR CH7007CVQ16J74轴承尺寸规格

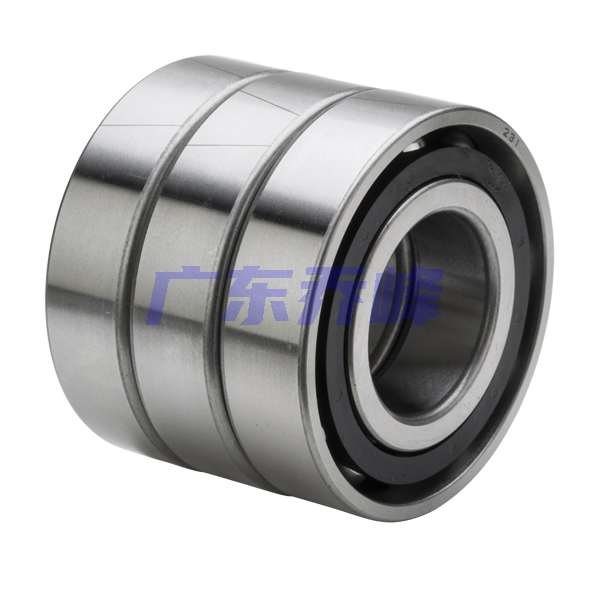

| Triple Row Hybrid Angular Contact Ball Bearing，机床用，Q16系列 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5512 in 14.000 mm |
| 总宽度 | 1.6535 in 42.000 mm |
| r2 | 0.0394 in 1.000 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 1.7008 in 43.200 mm |
| D4 | 2.2165 in 56.300 mm |
| D5 | 1.8110 in 46.000 mm |
| E | 0.1122 in 2.850 mm |
| 接触角 | 15 º |
NTN-SNR CH7007CVQ16J74轴承尺寸图
