NTN-SNR CH71906HVDUJ74轴承代号说明
C
H
7
1
9
0
6
H
V
D
U
J
7
4
CH：陶瓷球
7：角接触球轴承
19：尺寸系列：19系列
06：内径：30 mm
H：接触角 25º
V：高精度
DU：通用配对
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
CH：
陶瓷球
7：
角接触球轴承
19：
尺寸系列：19系列
06：
内径：30 mm
H：
接触角 25º
V：
高精度
DU：
通用配对
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
NTN-SNR CH71906HVDUJ74轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR CH71906HVDUJ74轴承尺寸规格
| 双列混合陶瓷角接触球轴承，高精度 - 万能平顶轴承 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.3543 in 9.000 mm |
| 2B | 0.7087 in 18.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接触角 | 25 º |
| d2 | 1.3819 in 35.100 mm |
| D1 | 1.6496 in 41.900 mm |
| D4 | 1.7008 in 43.200 mm |
| D5 | 1.4488 in 36.800 mm |
| E | 0.0681 in 1.730 mm |
NTN-SNR CH71906HVDUJ74轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

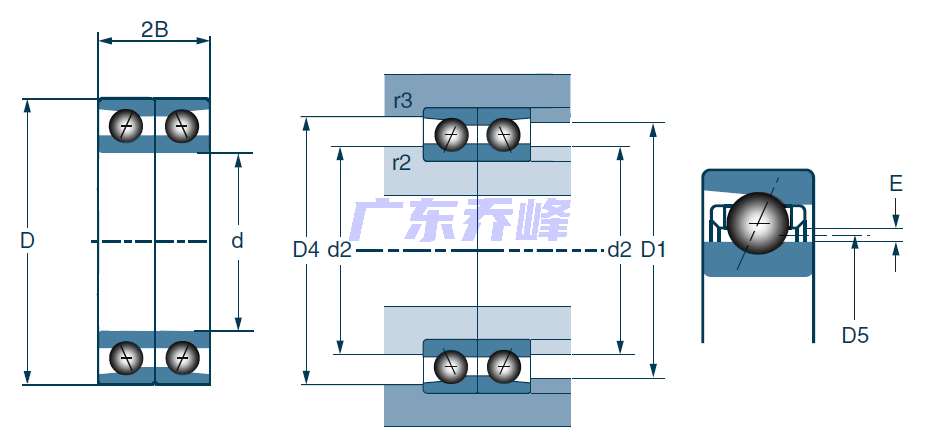

NTN-SNR CH71906HVDUJ74轴承（二维剖面图）
NTN-SNR CH71906HVDUJ74轴承尺寸图
