NTN CM-UCTX08D1轴承技术规格
| 类型 | 滑块式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UCX08D1 |
| 轴承座型号 | TX08D1 |
| 壳体材质 | 铸铁 |
| 性能 | 中型 |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 重量 | 7.700 lb 3.500 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN CM-UCTX08D1轴承尺寸规格
| 滑块式轴承座，铸造外壳，带紧定螺钉，铸造防尘盖，封闭端盖，UCT型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| L | 5.6875 in 144.5 mm |
| H | 4.5937 in 117.0 mm |
| A5 | 3.7500 in 95.000 mm |
| H1 | 4.0156 in 102.0 mm |
| H2 | 3.2812 in 83.0 mm |
| L1 | 3.4375 in 87.0 mm |
| L2 | 0.6562 in 17.0 mm |
| L3 | 3.2812 in 83.0 mm |
| N | 1.1562 in 29.0 mm |
| N1 | 0.7500 in 19.0 mm |
| N2 | 1.9375 in 49.0 mm |
| A | 1.9375 in 49.0 mm |
| A1 | 0.6300 in 16.0 mm |
| A2 | 1.4062 in 36.0 mm |
| r | 2.2500 in 57.0 mm |
| B | 1.9370 in 49.200 mm |
| S | 0.7480 in 19.000 mm |
| F | 0.1929 in 4.900 mm |
NTN CM-UCTX08D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN CM-UCTX08D1轴承（二维剖面图）
NTN CM-UCTX08D1轴承（二维前视图）

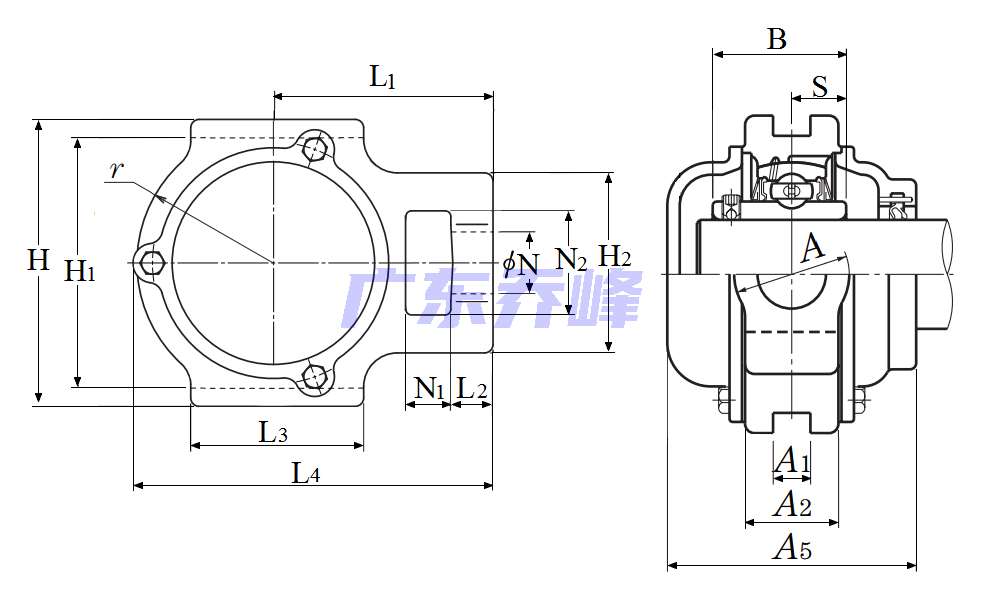

NTN CM-UCTX08D1轴承尺寸图
NTN CM-UCTX08D1轴承同尺寸型号
| C-UKT209D1 (when used with H2309X) | 详细尺寸，d：40.000mm，h：117.00000mm，bi：95.000mm，r：145.500mm，r2max：102.000mm |
| CM-UCTX08D1 | 详细尺寸，d：40.000mm，h：117.00000mm，bi：95.000mm，r：144.500mm，r2max：102.000mm |
| C-UCTX08D1 | 详细尺寸，d：40.000mm，h：117.00000mm，bi：95.000mm，r：144.500mm，r2max：102.000mm |
| CM-UKT209D1 (when used with H2309X) | 详细尺寸，d：40.000mm，h：117.00000mm，bi：95.000mm，r：145.500mm，r2max：102.000mm |
| 共计找到4条记录 | |
NTN CM-UCTX08D1轴承相关配件/适用型号
| UCX08D1 | 详细尺寸，d：40.000mm，dD：85.000mm，c：24.000mm，b：49.200mm，r：1.500mm |
