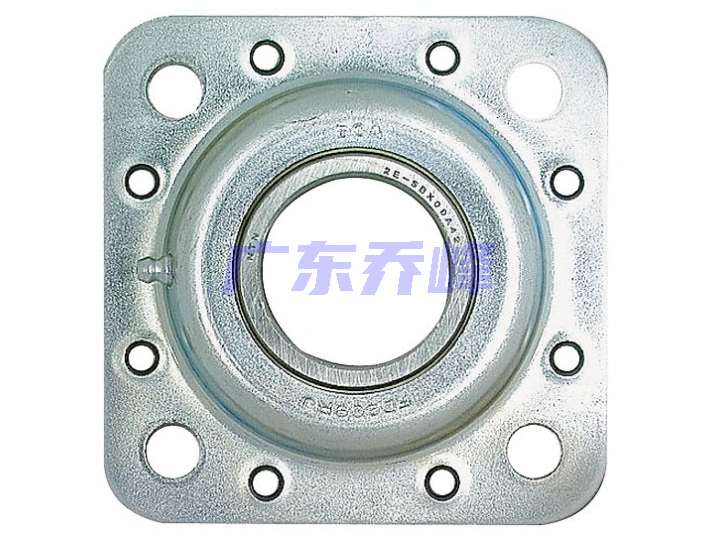

NTN FD209RM轴承代号说明
F
D
2
0
9
R
M
FD：flanged disc 法兰盘装置
209：型号：209
R：可再润滑
M：实体保持架
FD：
flanged disc 法兰盘装置
209：
型号：209
R：
可再润滑
M：
实体保持架
NTN FD209RM轴承技术规格
| 类型 | 四螺栓方形法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 密封型式 | 三重密封 |
| 密封圈材质 | 丁腈橡胶 |
| 表面涂层 | 银 |
| 壳体铸造型式 | 两片接合式 |
| 端盖类型 | 开式 |
| 性能 | 重型 |
| 基本额定动载荷 | 7385 lbf 32850 N 32.85 kN |
| 基本额定静载荷 | 4586 lbf 20400 N 20.40 kN |
| 重量 | 3.817 lb 1.731 kg |
| 润滑方式 | 可再润滑 |
NTN FD209RM轴承尺寸规格
| 银制轴承 - 尺寸 | |
| d | 1.2500 in 31.750 mm |
| E | 5.0000 in 127.0 mm |
| A | 1.6870 in 42.850 mm |
| J | 0.2700 in 6.9 mm |
| H | 1.6340 in 41.5 mm |
| C | 5.0000 in 127.0 mm |
| B | 3.8650 in 98.2 mm |
| G | 2.3400 in 59.4 mm |
| F | 2.2640 in 57.510 mm |
| D | 0.5310 x 0.6870 in 13.5 x 17.4 mm |
NTN FD209RM轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN FD209RM轴承（二维剖面图）
NTN FD209RM轴承（二维前视图）
NTN FD209RM轴承尺寸图
