NTN FL623ZZ轴承代号说明
F
L
6
2
3
Z
Z
FL：法兰外圈
6：深沟球轴承
2：尺寸系列：02系列
3：内径：3 mm
ZZ：双面防尘盖
FL：
法兰外圈
6：
深沟球轴承
2：
尺寸系列：02系列
3：
内径：3 mm
ZZ：
双面防尘盖
NTN FL623ZZ轴承技术规格
| 类型 | 微型/超小型滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 50000转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 12.7 |
| 径向游隙 | CN |
| 基本额定静载荷 | 50 lbf 224 N 0.22 kN |
| 基本额定动载荷 | 144 lbf 640 N 0.64 kN |
| 附件 | 双面防尘盖 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN FL623ZZ轴承尺寸规格
| 单列深沟球轴承带法兰外圈 - 双面防尘盖 - 尺寸 | |
| d | 0.1181 in 3.000 mm |
| D | 0.3937 in 10.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.4528 in 11.500 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1654 in 4.200 mm |
| da max | 0.2047 in 5.200 mm |
| Da max | 0.3465 in 8.800 mm |
| ras max | 0.0059 in 0.150 mm |
NTN FL623ZZ轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

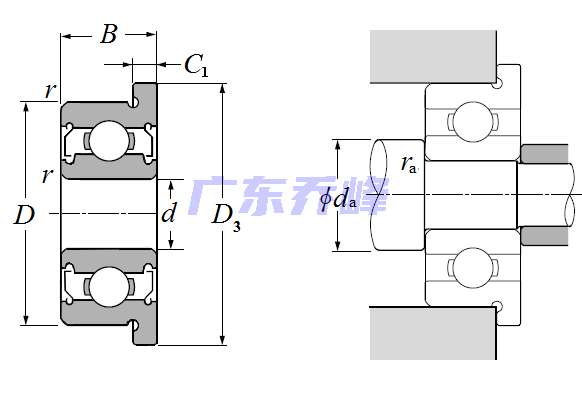

NTN FL623ZZ轴承（二维剖面图）
NTN FL623ZZ轴承尺寸图
