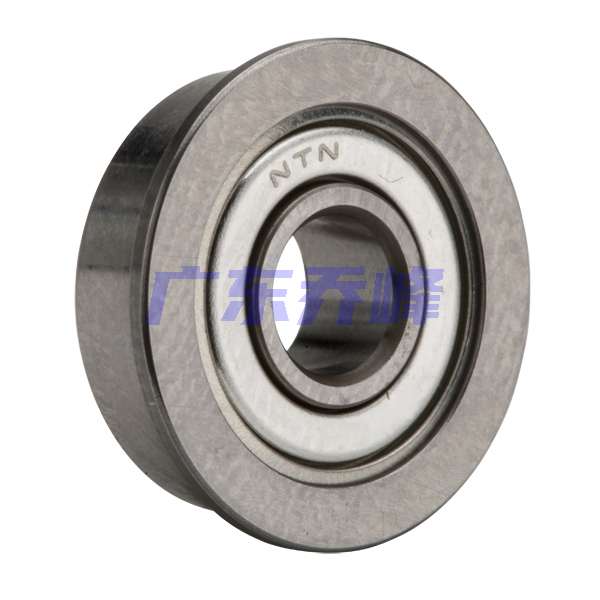

NTN FL624Z轴承代号说明
F
L
6
2
4
Z
FL：法兰外圈
6：深沟球轴承
2：尺寸系列：02系列
4：内径：4 mm
Z：单面防尘盖
FL：
法兰外圈
6：
深沟球轴承
2：
尺寸系列：02系列
4：
内径：4 mm
Z：
单面防尘盖
NTN FL624Z轴承技术规格
| 类型 | 微型/超小型滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 法兰外圈 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 49000转/分钟 |
| 极限转速-脂润滑 | 42000转/分钟 |
| 结构 | 单列 |
| 系数 | 12.4 |
| 基本额定静载荷 | 110 lbf 490 N |
| 基本额定动载荷 | 295 lbf 1310 N |
| 附件 | 单面防尘盖 |
| 重量 | 7.716 lb 3.500 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN FL624Z轴承尺寸规格
| 单列深沟球轴承带法兰外圈 - 单面防尘盖 - 尺寸 | |
| d | 0.1575 in 4.000 mm |
| D | 0.5118 in 13.000 mm |
| B | 0.1969 in 5.000 mm |
| D3 | 0.5906 in 15.000 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0079 in 0.200 mm |
| da min | 0.2205 in 5.600 mm |
| da max | 0.2441 in 6.200 mm |
| Da max | 0.4488 in 11.400 mm |
| ras max | 0.0079 in 0.200 mm |
NTN FL624Z轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN FL624Z轴承（二维剖面图）
NTN FL624Z轴承尺寸图
